O MSI-sensor (Multispectral Imaging Sensor) é uma plataforma open-source de imagem multiespectral proximal por iluminação ativa sequencial: LEDs de banda estreita excitam a amostra λ\lambda a λ\lambda; uma CMOS USB registra reflectância difusa ou, sob UV, autofluorescência endógena. Quatro bandas estão implementadas — 400400, 450450, 530530 e 620nm620\,\mathrm{nm} (firmware_v2 adiciona IR no GPIO4) — a USD 50–200, contra USD 30.000–150.000 de espectroscopia Vis-NIR–SWIR contínua. A hipótese é a mesma do sensoriamento remoto discreto, agora em bancada: se cada LED cair sobre um cromóforo ou fluoróforo conhecido, índices, Kubelka–Munk, PCA e textura GLCM bastam para contraste interpretável sem o cubo hiperespectral.

Neste post documentamos calibração radiométrica (dark frame), a transformação K/SK/S, os índices de solo (BI, CI, RI, IOI) e os resultados de uma sessão com bipartição espacial em CI/KM e PCA equilibrada (PC1\mathrm{PC1}PC4\mathrm{PC4} 32\sim 3217%17\%). No domínio microbiano, o pipeline label-free detecta e espacializa 44 colônias via MAI, Redox_Ratio e Diversity. Em carne, o dual UV–vermelho já produz mapas de contraste pigmento/gordura — precursor do Atomos de cinco bandas. Distinguimos o hardware vigente do design JCDE aspiracional (8 LEDs, 365365940nm940\,\mathrm{nm}, PLSR/RF para SOC) e posicionamos o MSI-sensor como bancada de métodos espectrais replicáveis frente à plataforma irmã robótica.

Genealogia da linha: DIY 660+850 nm (precursor teórico, simulação) → MSI-sensor (este post: bancada de métodos) → Atomos MSI (SCARA + 5 bandas). O orçamento radiométrico do cabeçote LED é dimensionado no forward model de iluminação.


1. Problema e motivação científica

Métodos químicos úmidos e espectroscopia Vis-NIR–SWIR contínua predizem SOC (R20,70R^2\approx 0{,}700,870{,}87), textura e óxidos de ferro com alta fidelidade, porém com custo e throughput incompatíveis com varredura densa em campo ou linha de abate. Sensores LED discretos trocam resolução espectral por seletividade física: cada λ\lambda é escolhida sobre um cromóforo ou fluoróforo conhecido (goethita 480nm\sim 480\,\mathrm{nm}, hematita 530\sim 530 e 860nm860\,\mathrm{nm}, excitação de ácidos húmicos 360nm\sim 360\,\mathrm{nm}, água 970nm\sim 970\,\mathrm{nm}).

No semiárido brasileiro (Cerrado/Caatinga, Piauí), a biblioteca espectral estadual é densa em SWIR e pobre em Vis-NIR — lacuna que o manuscrito JCDE do projeto visa fechar. Em paralelo, a tipificação de carcaças (MAPA IN 9/2004) e a qualidade de carne demandam descritores objetivos de superfície; RGB de banda larga é insuficiente, HSI é caro. MSI proximal ocupa o meio-termo.

Formulamos quatro questões:

  1. Q1 — Um cubo de quatro bandas LED, com dark frame e normalização radiométrica relativa, reproduz índices clássicos de solo (brilho, coloração, óxidos) com contraste espacial interpretável?
  2. Q2 — Sob excitação UV/azul/verde, a autofluorescência endógena (NADH, FAD, porfirinas) permite detectar e espacializar colônias microbianas label-free?
  3. Q3 — O par UV–vermelho discrimina contraste mioglobina/gordura em carne via Kubelka–Munk e índices normalizados, como precursor do pipeline Atomos de cinco bandas?
  4. Q4 — Quais lições de calibração e interpretação (PIXL/SHERLOC; Ce³⁺ vs organics) transferem do sensoriamento planetário para solos tropicais ricos em fosfatos/REE?

O MSI-sensor é tratado como instrumento de aquisição e análise exploratória, não como espectrorradiômetro absoluto. Reflectâncias são relativas à sessão na implementação atual; PLSR de SOC permanece no roadmap.


2. Fundamentos: sensoriamento remoto proximal e espectroscopia

2.1 Iluminação ativa e aquisição sequencial

Em MSI orbital/aéreo, a fonte é o Sol e as bandas são filtros ou detectores sintonizados. Aqui a fonte é ativa e estreita: um LED por quadro elimina a necessidade de filtro sintonizável, ao custo de tempo de ciclo e da resposta espectral da câmera RGB/Bayer. O protocolo operacional é:

  1. Dark frame (todos os LEDs off);
  2. UV 400nm400\,\mathrm{nm} → azul 450450 → verde 530530 → vermelho 620620;
  3. Delay LED–câmera 500ms\geq 500\,\mathrm{ms} (configurável 1001005000ms5000\,\mathrm{ms});
  4. ROI opcional; exportação frames/, figures/ (PDF+PNG 300 DPI), metadata.json, CSV.

Os quatro quadros brutos abaixo ilustram o ponto de partida de qualquer sessão: a mesma cena sob quatro iluminantes. Em UV (400nm400\,\mathrm{nm}), a textura do substrato aparece com contraste elevado e manchas escuras pontuais — regiões de forte absorção ou de emissão fraca no canal de detecção. Em azul (450nm450\,\mathrm{nm}) e verde (530nm530\,\mathrm{nm}), a morfologia das mesmas manchas persiste, mas o fundo clareia, coerente com maior reflectância difusa no Vis. Em vermelho (620nm620\,\mathrm{nm}), o campo torna-se mais homogêneo e as manchas perdem contraste relativo: o cromóforo que dominava o UV/azul contribui menos nessa banda. Essa persistência espacial com variação radiométrica é o que autoriza índices por razão e diferenças normalizadas — o objeto é o mesmo; o que muda é a interação luz–matéria.

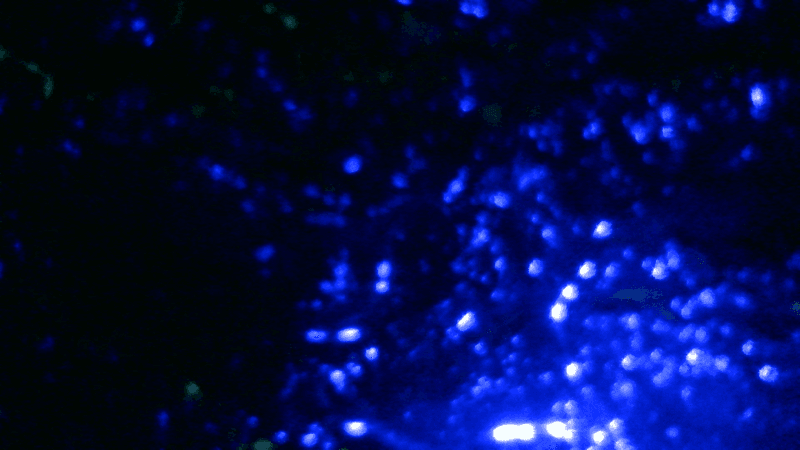

Quadro bruto sob LED UV 400\,\mathrm{nm}: absorção/fluorescência localizadas.
Quadro bruto sob LED UV 400\,\mathrm{nm}: absorção/fluorescência localizadas.

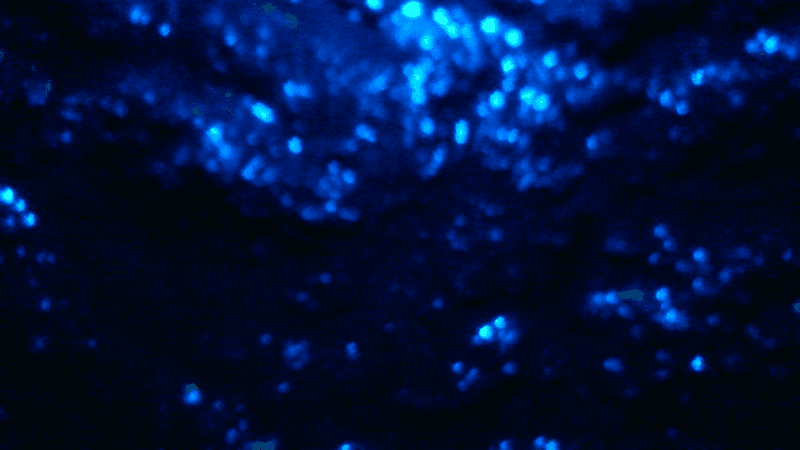

Quadro bruto sob LED azul 450\,\mathrm{nm}: mesma morfologia, fundo mais claro.
Quadro bruto sob LED azul 450\,\mathrm{nm}: mesma morfologia, fundo mais claro.

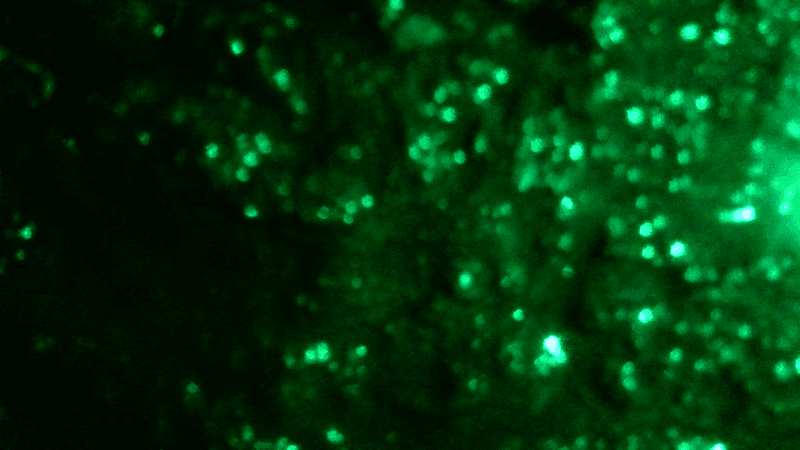

Quadro bruto sob LED verde 530\,\mathrm{nm}: banda diagnóstica de FAD / hematita.
Quadro bruto sob LED verde 530\,\mathrm{nm}: banda diagnóstica de FAD / hematita.

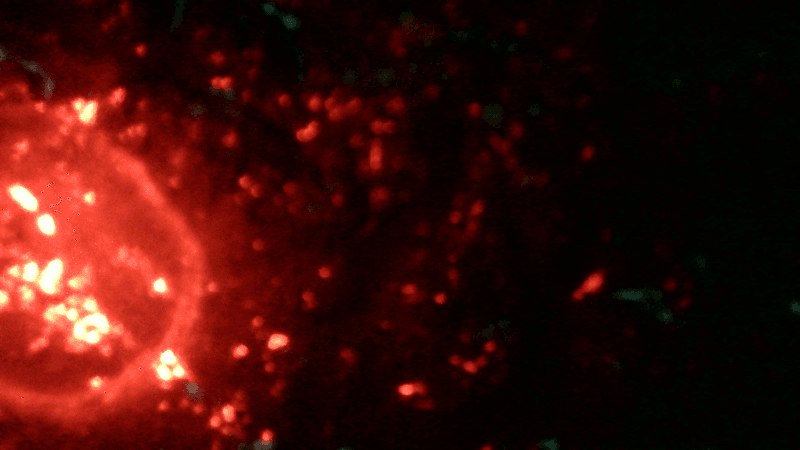

Quadro bruto sob LED vermelho 620\,\mathrm{nm}: menor contraste relativo das manchas.
Quadro bruto sob LED vermelho 620\,\mathrm{nm}: menor contraste relativo das manchas.

2.2 Calibração radiométrica

Implementação atual (Smith & Milton, 1999, simplificado — sem painel branco obrigatório):

R(λ)=DNsampleDNdarkmax(DNsampleDNdark)Rpanel,Rpanel=1R(\lambda)=\frac{DN_{\mathrm{sample}}-DN_{\mathrm{dark}}}{\max(DN_{\mathrm{sample}}-DN_{\mathrm{dark}})}\,R_{\mathrm{panel}}, \qquad R_{\mathrm{panel}}=1

por default. O design JCDE especifica flat-field completo com referência:

R(λi)=Iraw(λi)IdarkIref(λi)IdarkRpanel.R(\lambda_i)=\frac{I_{\mathrm{raw}}(\lambda_i)-I_{\mathrm{dark}}}{I_{\mathrm{ref}}(\lambda_i)-I_{\mathrm{dark}}}\,R_{\mathrm{panel}}.

PIXL (Mars 2020) reporta erro médio de 0,4% após modelar o perfil angular do LED — lição direta para repetibilidade PWM/duty no MSI-sensor.

2.3 Kubelka–Munk

Para meios ópticos opacos (solo, carne), a razão absorção/espalhamento é

KS=(1R)22R,\frac{K}{S}=\frac{(1-R)^{2}}{2R},

com RR limitado a [104,1][10^{-4},1] e K/SK/S a [0,100][0,100] no código (linearidade falha acima de K/S4K/S\approx 4; Torrent & Barrón, 1993).

2.4 Índices normalizados e PCA

A família genérica de diferenças normalizadas

NDIi,j=RiRjRi+Rj\mathrm{NDI}_{i,j}=\frac{R_i-R_j}{R_i+R_j}

une índices de vegetação/solo em RS e os índices UV–vermelho do MSI-sensor. A PCA sobre pixels válidos,

z=W(xμ),\mathbf{z}=\mathbf{W}^{\top}(\mathbf{x}-\boldsymbol{\mu}),

reduz o cubo a scores espaciais e loadings espectrais — análogo à compressão de cubos hiperespectrais.

2.5 UV: fluorescência, reflectância e o caveat Ce³⁺

Sob UV, o sinal misturado inclui reflectância e autofluorescência. O JCDE motiva 365nm365\,\mathrm{nm} para ácidos húmicos (emissão FA 440nm\sim 440\,\mathrm{nm}, HA 520nm\sim 520\,\mathrm{nm}):

FLRHA/FA=Igreen365Iblue365.\mathrm{FLR}_{\mathrm{HA/FA}}=\frac{I_{\mathrm{green}}^{365}}{I_{\mathrm{blue}}^{365}}.

A revisão PIXL/SHERLOC alerta: luminescência 330–350 nm em Jezero correlaciona-se com Ce³⁺ em fosfatos, não necessariamente com organics. Em solos tropicais ricos em REE/fosfatos, fluorescência UV ≠ biologia sem contexto mineralógico (Q4).


3. Arquitetura do instrumento

3.1 Hardware implementado

GPIO (ESP32-C3)LEDλ\lambda nominalPapel
0Vermelho620nm620\,\mathrm{nm}Reflectância; CI, RI, IOI, carne
1UV400nm400\,\mathrm{nm}Reflectância + excitação de fluorescência
2Azul450nm450\,\mathrm{nm}NADH/FAD; goethita (~480)
3Verde530nm530\,\mathrm{nm}FAD; hematita (~530); SOC diagnóstico
4 (v2)IR(planejado)Água/NIR; alinhamento futuro a 850 nm Atomos
  • MCU: ESP32-C3 SuperMini; PWM 1 kHz, 10 bit (0–1023); BLE MSI-LED-UV.
  • Driver: S8050 NPN + 1 kΩ base → +5 V.
  • Câmera: USB CMOS 1920×10801920\times 1080, ~90 µm/pixel a ~150 mm (JCDE).

3.2 Design JCDE (8 bandas — documento)

λ\lambda (nm)Alvo espectral
365, 405Fluorescência húmica / PAH
450, 525Goethita / hematita; SOC
630, 660Vermelho / far-red
850, 940Crystal-field Fe; água ~970 nm

Metas de validação: RPD 2,0\geq 2{,}0 para SOC e Fe; acurácia textural USDA 85%\geq 85\%. Status: design e fundamentação; PLSR empírico TBD.

3.3 Firmware e software

CamadaStack
Firmware v1MicroPython + aioble (4 canais)
Firmware v2ESP-IDF 5.4.1 + NimBLE, OTA A/B, watchdog, CI
AppsPySide6 + bleak + OpenCV + NumPy/SciPy/sklearn
Análisesoil_analyzer.py, microbial_soil_analyzer.py, meat_analyzer.py (source/legacy/)

A assinatura espectral média (painel metodológico) resume o comportamento radiométrico típico ao longo das bandas discretas. O perfil exibe pico relativo no azul (450nm\sim 450\,\mathrm{nm}), vale profundo no verde (525\sim 525530nm530\,\mathrm{nm}) — coerente com absorção de pigmentos (mioglobina em carne; óxidos/MO em solo) — e recuperação parcial no vermelho (630nm\sim 630\,\mathrm{nm}), com tendência a cair de novo no NIR (850nm\sim 850\,\mathrm{nm}) quando essa banda está disponível. As barras de erro largas não são ruído de sensor apenas: refletem heterogeneidade espacial da amostra (manchas, textura, iluminação residual), o mesmo fenômeno que os mapas de índices espacializam.

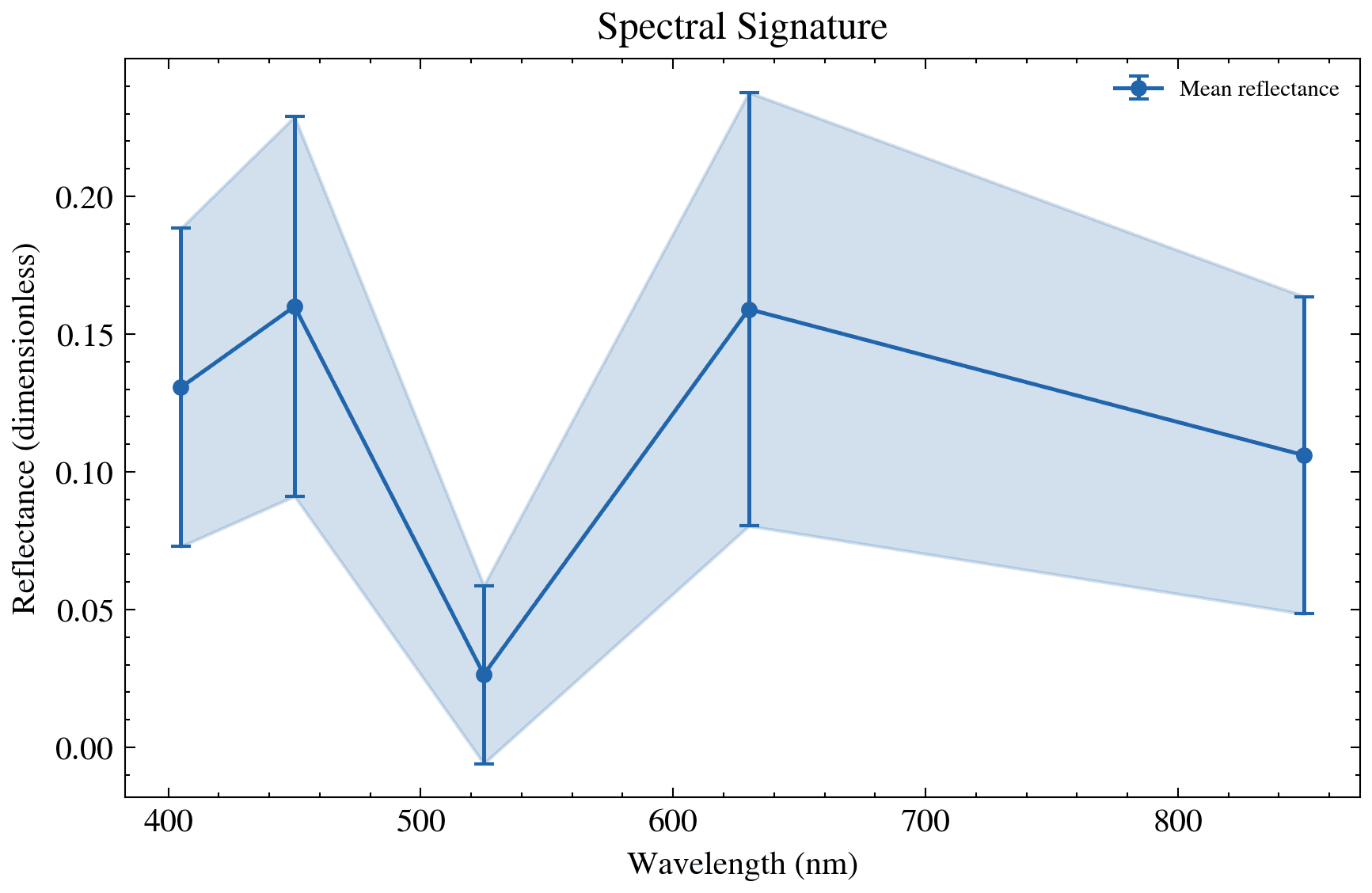

Assinatura espectral média com desvio espacial: vale no verde como feature diagnóstica.
Assinatura espectral média com desvio espacial: vale no verde como feature diagnóstica.

Como a câmera é CMOS RGB com filtro Bayer, cada quadro LED é lido através de três canais de cor. As frações normalizadas R/(R+G+B)R/(R+G+B), G/(R+G+B)G/(R+G+B) e B/(R+G+B)B/(R+G+B) mostram que o canal vermelho carrega a maior parte do contraste textural sob iluminação Vis, enquanto o verde contribui pouco à cromaticidade relativa e o azul ocupa posição intermediária. Essa assimetria importa metodologicamente: o “cubo multiespectral” do MSI-sensor não é monocromático por banda; é uma projeção da resposta LED filtrada pelo Bayer. Índices que misturam UV e vermelho herdam essa cadeia — daí a necessidade futura de correção de resposta espectral da câmera e, no design JCDE, de filtro IR-cut retrátil.

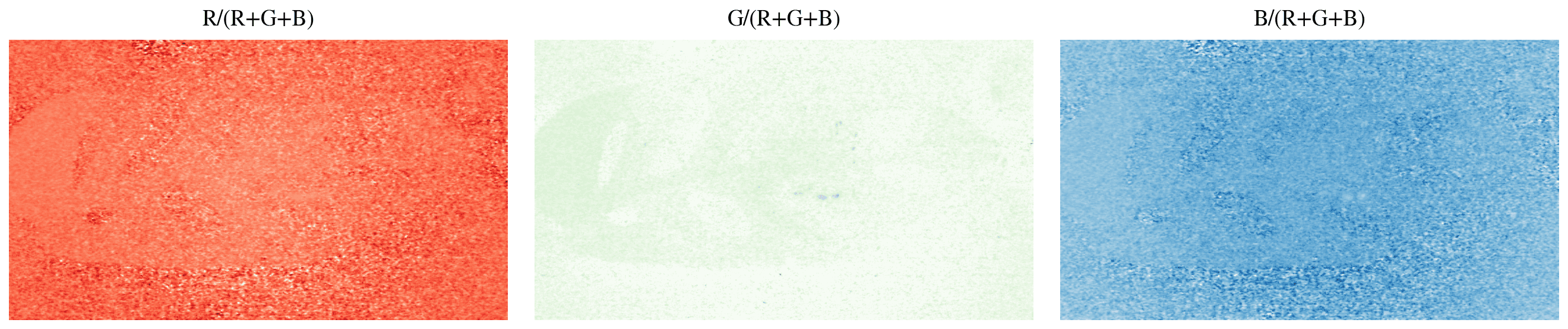

Frações cromáticas normalizadas R,G,B/(R+G+B): contraste dominante no canal vermelho.
Frações cromáticas normalizadas R,G,B/(R+G+B): contraste dominante no canal vermelho.


4. Protocolo de solo — índices e resultados

4.1 Índices clássicos (UV + vermelho)

ÍndiceFórmulaReferência / interpretação
BI(Rred2+Ruv2)/2\sqrt{(R_{\mathrm{red}}^{2}+R_{\mathrm{uv}}^{2})/2}Brilho / umidade (Mathieu & Escadafal, 1998)
CI(RredRuv)/(Rred+Ruv)(R_{\mathrm{red}}-R_{\mathrm{uv}})/(R_{\mathrm{red}}+R_{\mathrm{uv}})Coloração, óxidos (Escadafal, 1989)
RIRred2/Ruv4R_{\mathrm{red}}^{2}/R_{\mathrm{uv}}^{4}Vermelhidão / hematita (Barrón & Torrent, 1986)
IOIRred/RuvR_{\mathrm{red}}/R_{\mathrm{uv}}Óxidos de ferro (Segal; Drury)
A_UVln(Ruv)-\ln(R_{\mathrm{uv}})Pseudo-absorbância UV / MO
KM_DiffK/S(UV)K/S(Red)K/S(\mathrm{UV})-K/S(\mathrm{Red})Contraste absorção UV vs Vis

Estendidos em 4 bandas: BI4, NDVI_rg, VARI, ExG, GLI, NGRDI, Slope_VIS (regressão linear por pixel em 400–620 nm). Complementos: CIE L*a*b*, GLCM (Haralick), compositos RGB/CIR/UV-enhanced.

4.2 Sessão solo 4 bandas — leitura dos resultados

Cubo 871×932×4871\times 932\times 4 (soil_analysis_20260421_011221). O painel-resumo agrega bandas calibradas, índices, compositos, colorimetria e PCA numa única vista de sessão: é o artefato operacional que o analista inspeciona antes de exportar CSV. A amostra é escura em L* (3,63{,}6), com a* positivo (10,510{,}5) e b* moderado (5,65{,}6) — tipicamente associada a solos ricos em óxidos/MO, não a areias claras.

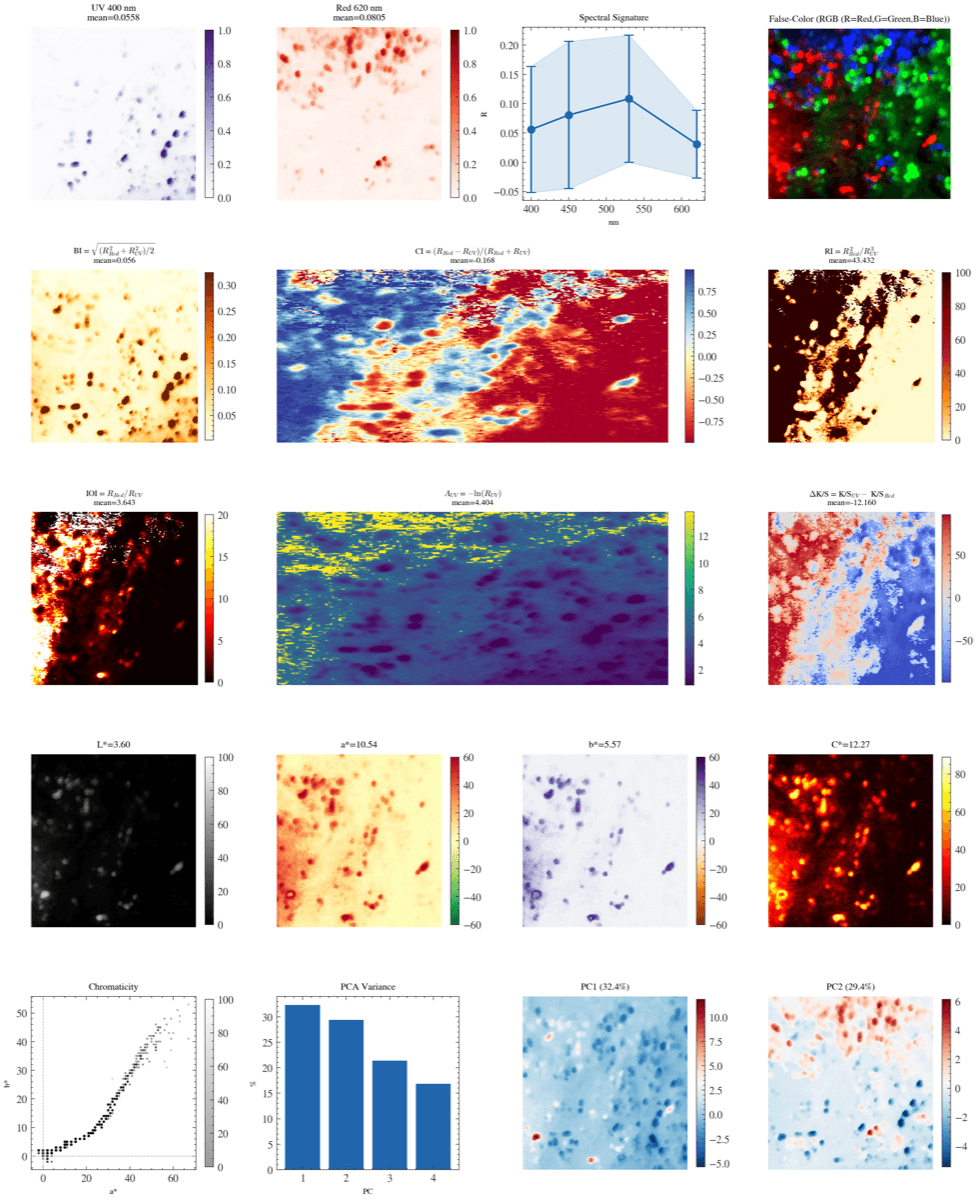

Painel-resumo da sessão de solo: bandas, índices, compositos, L*a*b* e PCA.
Painel-resumo da sessão de solo: bandas, índices, compositos, L*a*b* e PCA.

Os seis mapas de índices clássicos respondem diretamente a Q1. O BI (média 0,056±0,0800{,}056\pm 0{,}080) é baixo e pontilhado: o fundo claro com manchas escuras indica brilho global reduzido e heterogeneidade local — coerente com umidade superficial ou agregados escuros. O CI (média 0,168-0{,}168) revela uma fronteira diagonal azul→vermelho: à esquerda/topo o UV domina relativamente (CI<0CI<0); à direita/base o vermelho domina (CI>0CI>0). Essa bipartição espacial não é artefato de um único pixel ruidoso — reaparece no KM_Diff (média 12,2-12{,}2), com sinal oposto de K/SK/S UV vs vermelho nos mesmos hemisférios da cena. Em termos de sensoriamento remoto de solos áridos, CI e razões Red/UV são proxies de coloração e óxidos (Escadafal; Mathieu); aqui o MSI-sensor reproduz o mesmo formalismo em escala de bancada, com contraste espacial interpretável.

O RI (média 43\sim 43) e o IOI (média 3,64±6,273{,}64\pm 6{,}27) concentram valores altos à esquerda — “hot spots” de vermelhidão/óxido — e fundo baixo à direita. O desvio-padrão elevado do IOI é esperado: razões Rred/RuvR_{\mathrm{red}}/R_{\mathrm{uv}} tornam-se instáveis quando Ruv0R_{\mathrm{uv}}\to 0 (sombra, poro, LED fora do eixo). O mapa A_UV (média 4,404{,}40) é mais homogêneo, com manchas de maior pseudo-absorbância no canto superior — candidato a enriquecimento local de matéria orgânica ou umidade, a validar quimicamente.

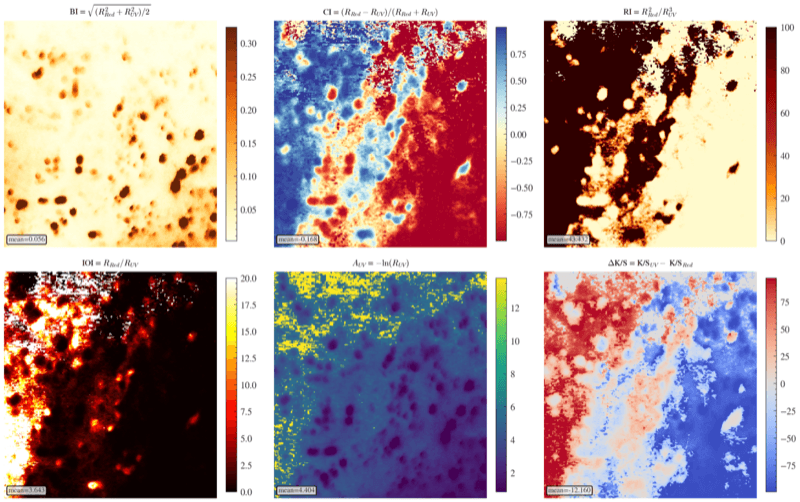

Mapas BI, CI, RI, IOI, A_{\mathrm{UV}} e \Delta K/S: bipartição espacial em CI/KM e hot spots de óxido em RI/IOI.
Mapas BI, CI, RI, IOI, A_{\mathrm{UV}} e \Delta K/S: bipartição espacial em CI/KM e hot spots de óxido em RI/IOI.

Os compositos falso-cor traduzem o cubo para leitura visual no estilo RS. O RGB (R=red, G=green, B=blue) mostra manchas vermelhas, verdes e azuis sobre fundo escuro — referência “aparente”. O análogo CIR (R=UV, G=red, B=green) realça estruturas que refletem/emitem no UV como se fossem o canal vermelho clássico de color-infrared. O UV-enhanced (B=UV) desloca o contraste para o azul. O painel KM (K/SK/S por banda) é o mais discriminativo: magenta/ciano/laranja separam regiões por absorção relativa, não por brilho bruto — exatamente o papel da transformação Kubelka–Munk em meios opacos. O Red–UV Diff isola pontos de máximo contraste entre 620620 e 400nm400\,\mathrm{nm}, úteis para marcar anomalias pontuais (agregados, colônias, artefatos de sombra).

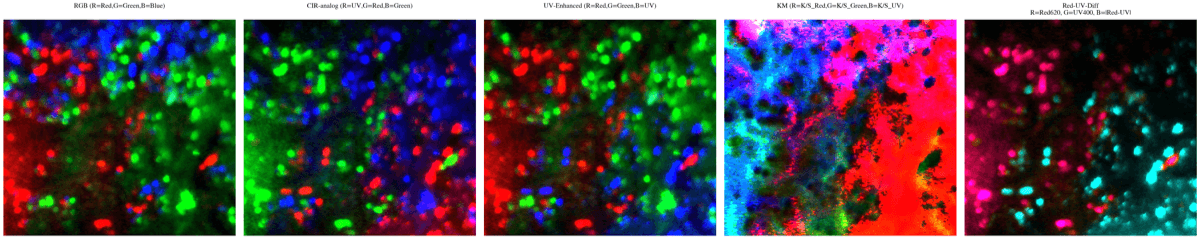

Compositos falso-cor: RGB, CIR-análogo, UV-enhanced, KM e diferença Red–UV.
Compositos falso-cor: RGB, CIR-análogo, UV-enhanced, KM e diferença Red–UV.

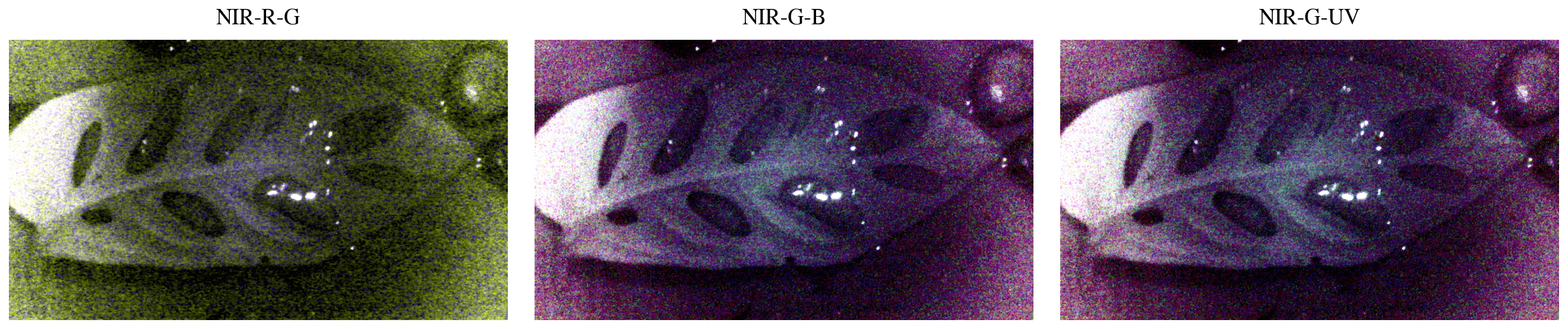

Compositos metodológicos adicionais (painel JCDE).
Compositos metodológicos adicionais (painel JCDE).

A PCA sobre os quatro canais confirma que a variância não colapsa num único eixo de brilho. PC1 explica 32,4%\sim 32{,}4\%, PC2 29,4%\sim 29{,}4\%, PC3 21,5%\sim 21{,}5\%, PC4 16,8%\sim 16{,}8\% — distribuição relativamente equilibrada para nbandas=4n_{\mathrm{bandas}}=4, indicando que cada LED carrega informação não redundante. O mapa de scores PC1 é predominantemente próximo de zero, com hot spots positivos/negativos pontuais (anomalias espectrais locais). PC2 espacializa um padrão distinto (concentração de scores altos no topo-direita vs. baixos no inferior), sugerindo um segundo modo de variação — tipicamente textura/umidade ou uma segunda fase mineral — ortogonal ao primeiro. Em RS hiperespectral, PCA serve à compressão; aqui, com apenas quatro bandas, serve sobretudo a visualizar eixos de contraste antes de qualquer modelo supervisionado (PLSR) do roadmap JCDE.

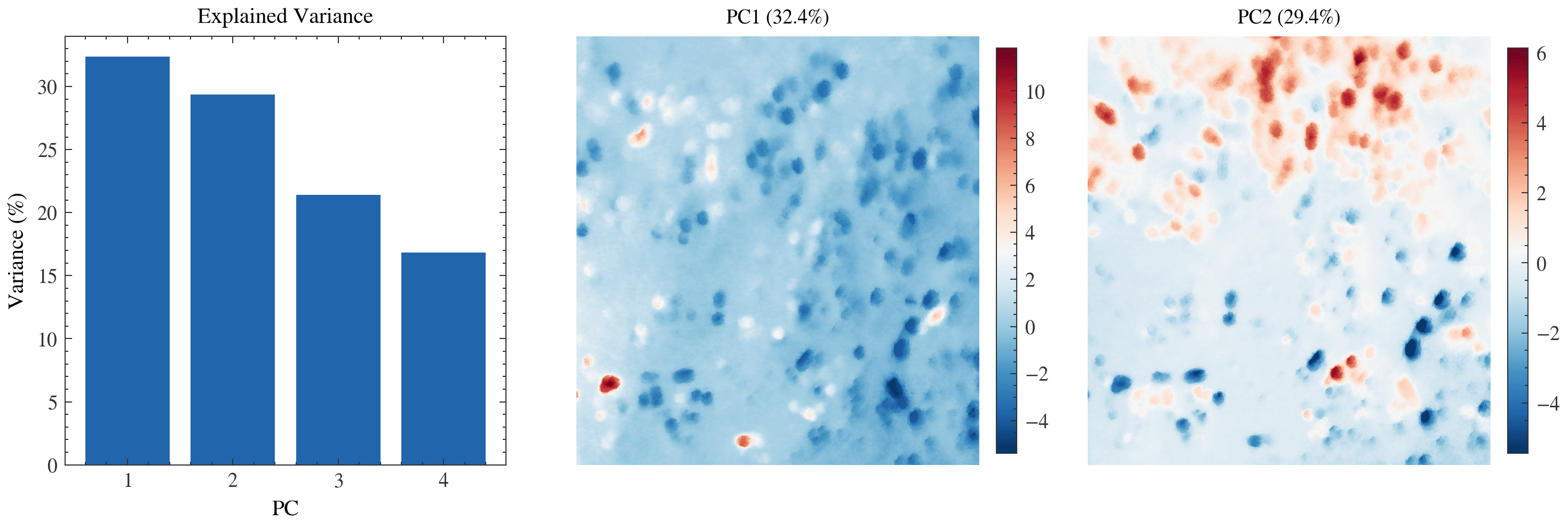

PCA do cubo de solo: variância por PC e mapas de scores PC1/PC2.
PCA do cubo de solo: variância por PC e mapas de scores PC1/PC2.


5. Protocolo microbiano — autofluorescência

5.1 Índices de atividade (10)

Calibração F=(DNDNdark)/max()F=(DN-DN_{\mathrm{dark}})/\max(\cdot), clip [0,1][0,1].

ÍndiceFórmulaSignificado
MAI(FblueFdark)/Fdark(F_{\mathrm{blue}}-F_{\mathrm{dark}})/F_{\mathrm{dark}}Atividade metabólica NADH (Chance, 1979)
FAD_IndexFgreen/(Fblue+ε)F_{\mathrm{green}}/(F_{\mathrm{blue}}+\varepsilon)Razão FAD/NADH (Heikal, 2010)
Redox_RatioFgreen/(Fgreen+Fblue)F_{\mathrm{green}}/(F_{\mathrm{green}}+F_{\mathrm{blue}})Estado redox celular
Porph_IndexFred/(Fuv+ε)F_{\mathrm{red}}/(F_{\mathrm{uv}}+\varepsilon)Porfirinas / patógenos (Sahu, 2020)
BFI(Fuv+Fblue)/2(F_{\mathrm{uv}}+F_{\mathrm{blue}})/2Biomassa fluorescente
Viability(FblueFdark)/(Fblue+Fdark)(F_{\mathrm{blue}}-F_{\mathrm{dark}})/(F_{\mathrm{blue}}+F_{\mathrm{dark}})Viabilidade (Bhatt, 2015)
StressFgreen/(Fdark+ε)F_{\mathrm{green}}/(F_{\mathrm{dark}}+\varepsilon)Estresse (Surre, 2018)
NDFI(FblueFred)/(Fblue+Fred)(F_{\mathrm{blue}}-F_{\mathrm{red}})/(F_{\mathrm{blue}}+F_{\mathrm{red}})Diferença normalizada
Chl_IndexFred/(Fgreen+ε)F_{\mathrm{red}}/(F_{\mathrm{green}}+\varepsilon)Cianobactérias / alga
Diversitystd/mean\mathrm{std}/\mathrm{mean} (bandas)Diversidade espectral

Detecção espacial: Otsu + componentes conectados; área mínima 50 px; Clark–Evans R=dˉNN/(0,5/ρ)R=\bar{d}_{\mathrm{NN}}/(0{,}5/\sqrt{\rho}).

5.2 Sessão microbiana — leitura dos resultados

Sessão microbial_analysis_20260421_005915 (ROI 573×191573\times 1911311×8821311\times 882). O painel-resumo organiza o argumento em três camadas, no mesmo espírito de um produto de RS: (i) bandas brutas de fluorescência/reflectância; (ii) índices bioquímicos espacializados; (iii) estatística populacional das colônias.

Na primeira linha, UV/azul/verde/vermelho mostram o mesmo campo pontilhado sob quatro excitação–detecção. A assinatura média da ROI tem máximo em 530nm\sim 530\,\mathrm{nm} (0,12a.u.\sim 0{,}12\,\mathrm{a.u.}) e mínimos relativos em 400400 e 620nm620\,\mathrm{nm} (0,05\sim 0{,}05), com barras de erro largas — heterogeneidade entre colônias e fundo, não apenas ruído eletrônico. Na segunda linha, o MAI destaca hot spots ciano/brancos sobre fundo escuro: candidatos a focos de atividade NADH. O Redox_Ratio (média 0,62±0,220{,}62\pm 0{,}22) exibe gradiente azul→vermelho na cena, sugerindo variação espacial do estado redox (FAD vs NADH), não um campo uniforme. O Porph_Index concentra speckles à esquerda — possível enriquecimento local de porfirinas, a interpretar com o caveat Ce³⁺/fosfatos quando o substrato for solo mineral. O mapa Diversity (0,84±0,290{,}84\pm 0{,}29) é o mais texturizado: alta razão std/mean\mathrm{std}/\mathrm{mean} entre bandas marca pixels espectralmente “ricos”, tipicamente bordas de colônia ou misturas.

Na terceira linha, o histograma de tamanhos com n=44n=44 é assimétrico à direita: a maioria das colônias é pequena (bin inicial), com cauda até áreas 8000px\gtrsim 8000\,\mathrm{px}. Isso é coerente com crescimento colonial heterogêneo e com o limiar de área mínima (50 px) do detector Otsu+CC. Resposta a Q2: o pipeline label-free detecta e espacializa estruturas fluorescentes e deriva índices de atividade; a atribuição taxonômica/metabólica definitiva exige pareamento cultural ou molecular — fora do escopo desta sessão.

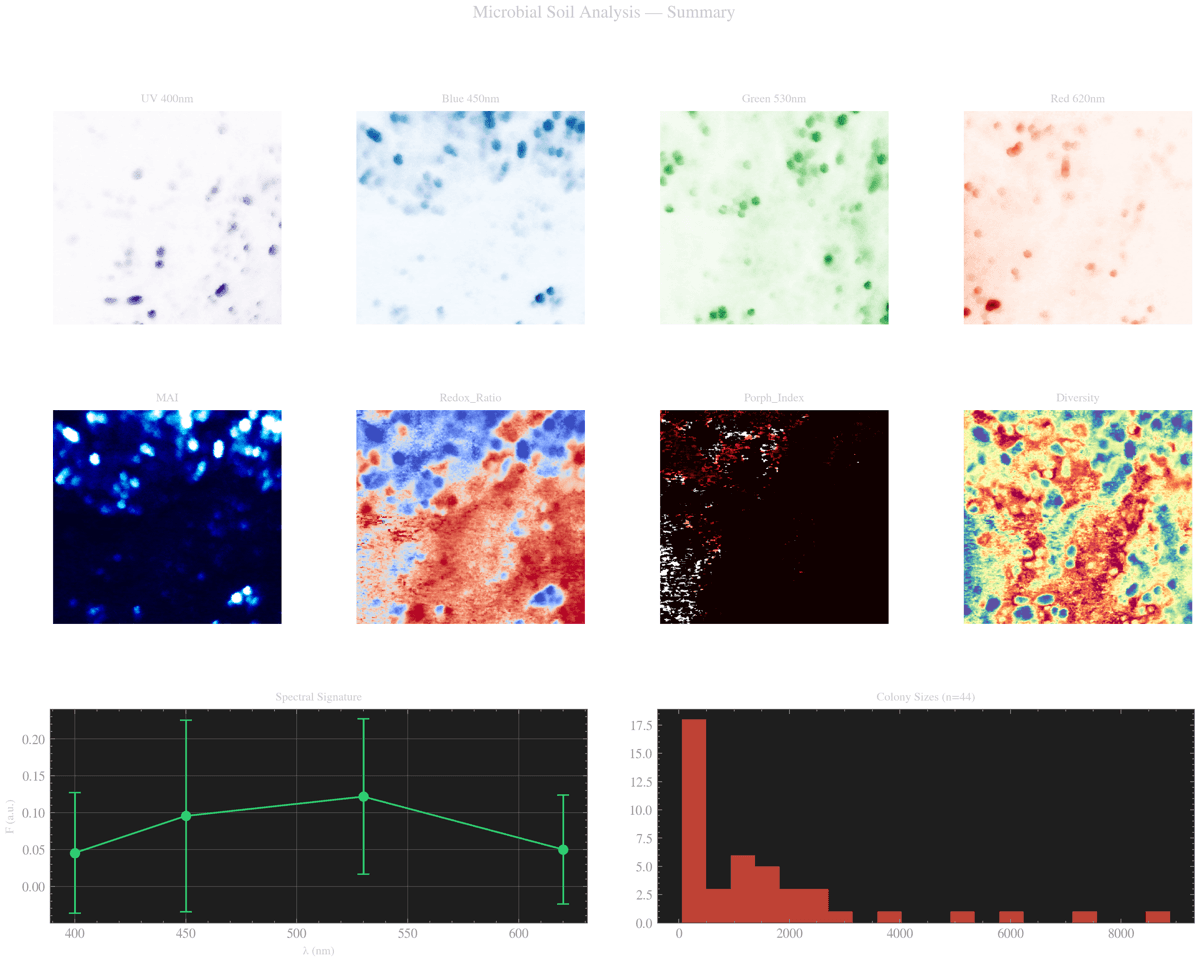

Resumo microbiano: bandas, índices (MAI, Redox, Porph, Diversity), espectro médio e histograma (n=44).
Resumo microbiano: bandas, índices (MAI, Redox, Porph, Diversity), espectro médio e histograma (n=44).

Isolando os mapas de atividade: o MAI opera como detector de contraste metabólico pontual; o Redox_Ratio como campo contínuo de estado oxidativo; a Diversity como mapa de heterogeneidade espectral. Juntos, argumentam que a informação útil não está só na média da ROI — está na geografia da fluorescência, análogo a mapas de índices de vegetação em RS, agora em escala milimétrica.

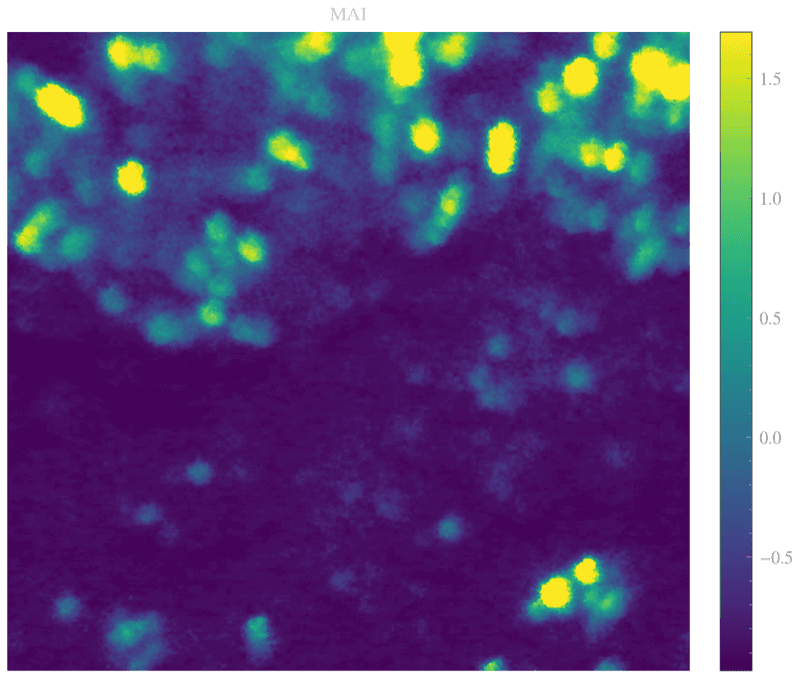

MAI: hot spots de atividade (proxy NADH).
MAI: hot spots de atividade (proxy NADH).

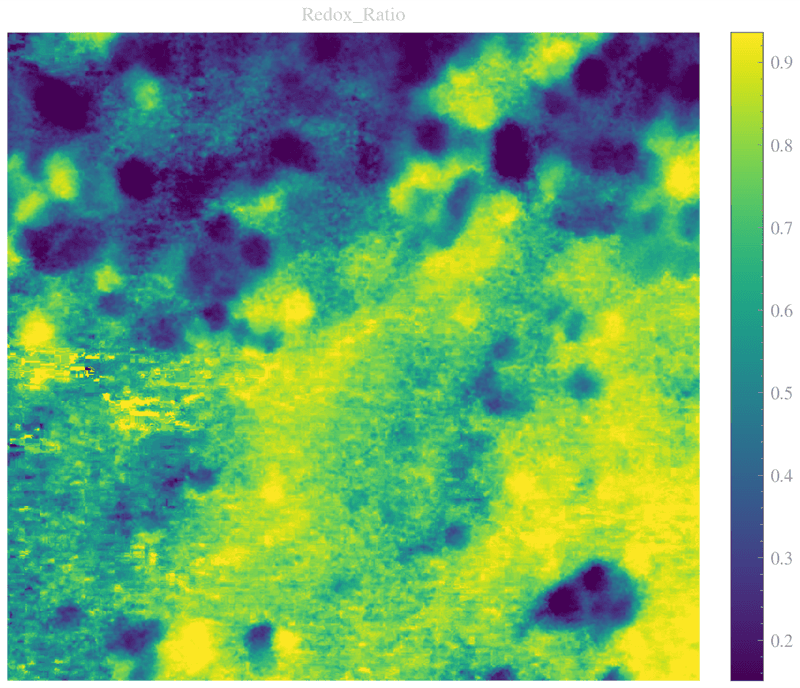

Redox_Ratio: gradiente espacial do estado redox celular.
Redox_Ratio: gradiente espacial do estado redox celular.

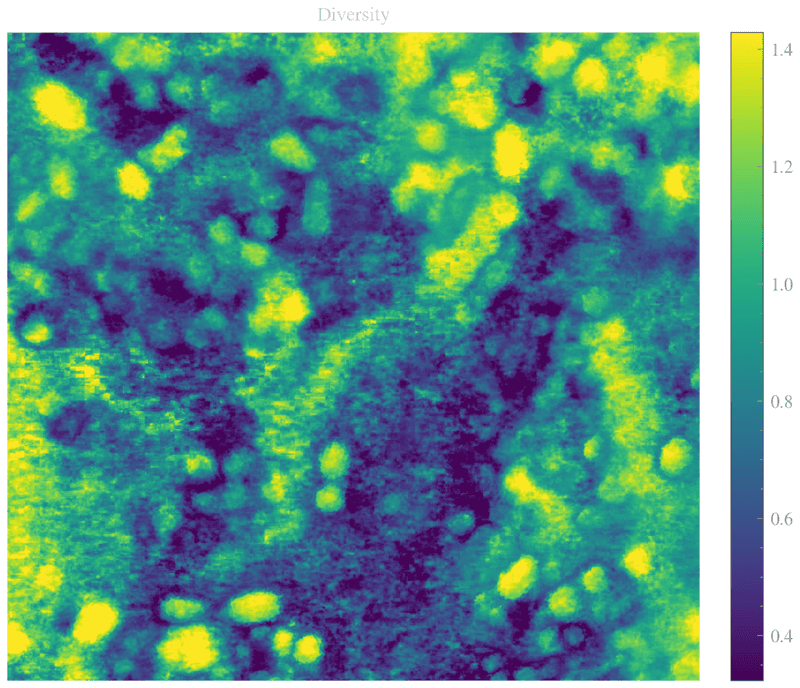

Diversity: heterogeneidade espectral entre bandas.
Diversity: heterogeneidade espectral entre bandas.

O mapa de fluorescência calibrada em UV (FuvF_{\mathrm{uv}}) é a base radiométrica desses índices: após dark subtraction e normalização, as colônias aparecem como anomalias positivas sobre o substrato. O painel UV de análise (JCDE) contextualiza o mesmo formalismo — excitação UV e emissão Vis — no desenho de 8 bandas e na literatura de ácidos húmicos, reforçando que o hardware de 400 nm é um compromisso operacional em relação ao pico 360nm\sim 360\,\mathrm{nm} idealizado.

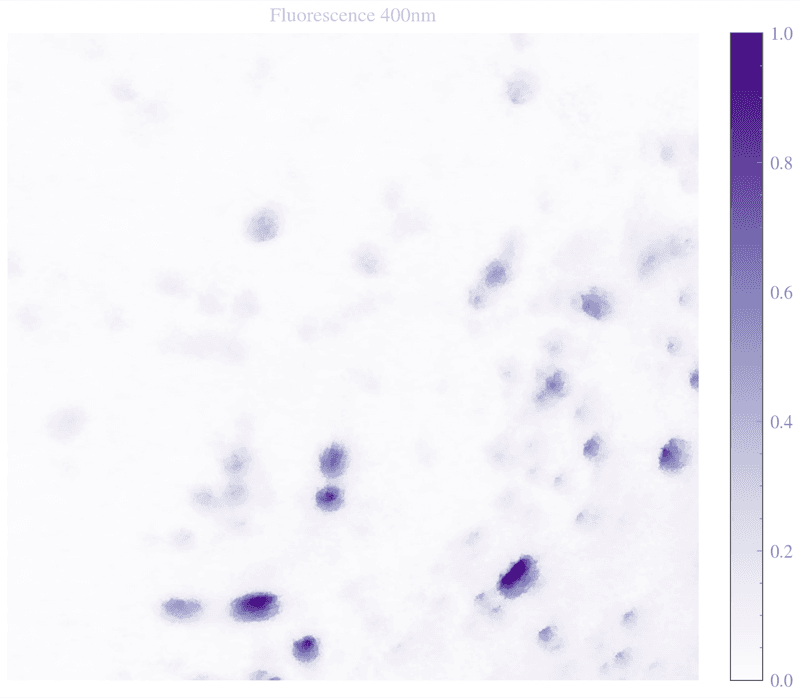

Fluorescência calibrada UV 400\,\mathrm{nm} após dark frame.
Fluorescência calibrada UV 400\,\mathrm{nm} após dark frame.

Painel metodológico de análise UV / fluorescência (JCDE).
Painel metodológico de análise UV / fluorescência (JCDE).


6. Protocolo de carne — dual UV–vermelho

Com apenas 400400 e 620nm620\,\mathrm{nm}:

ÍndiceFórmulaInterpretação
MMb_UVK/S(Red)/K/S(UV)K/S(\mathrm{Red})/K/S(\mathrm{UV})Razão metmioglobina (proxy)
Absorption_Redln(Rred)-\ln(R_{\mathrm{red}})Beer–Lambert no vermelho
Fat_UVRred/RuvR_{\mathrm{red}}/R_{\mathrm{uv}}Discriminação gordura/músculo
UVR_ND(RredRuv)/(Rred+Ruv)(R_{\mathrm{red}}-R_{\mathrm{uv}})/(R_{\mathrm{red}}+R_{\mathrm{uv}})Contraste UV–vermelho (análogo NDI)
KM_DiffK/S(UV)K/S(Red)K/S(\mathrm{UV})-K/S(\mathrm{Red})Diferencial Kubelka–Munk

6.1 Sessão carne — leitura dos resultados

Sessão meat_analysis_20260417_164404 (812×620×2812\times 620\times 2). O painel-resumo é o argumento completo de Q3 em uma figura. Na base espectral, RuvR_{\mathrm{uv}} médio (0,710{,}71) supera RredR_{\mathrm{red}} (0,420{,}42): a curva média desce de 400 para 620 nm — oposto ao perfil típico de músculo vermelho fresco saturado em OxiMb (que reflete mais no vermelho). Isso sugere superfície com contribuição de gordura/pele ou estado oxidado, e já condiciona a interpretação dos limiares Atomos calibrados em bovino.

Os mapas de absorbância em 620nm620\,\mathrm{nm}, Fat_UV, UVR_ND (NDMI no painel) e ΔK/S\Delta K/S espacializam o contraste químico–óptico: regiões de maior A620A_{620} coincidem com pigmento absorvente; Fat_UV e UVR_ND separam fases claras/escuras na textura do corte. A colorimetria CIE reforça a leitura: L* 59\approx 59 (relativamente claro), a* 53\approx 53 (forte componente vermelho–verde), b* 38\approx 38, croma C66C^*\approx 66 — amostra cromaticamente saturada, não cinza. O diagrama a*–b* concentra a nuvem de pixels no quadrante vermelho–amarelo típico de carne. Na PCA desta sessão dual-banda, PC1 explica 87,8%\sim 87{,}8\% e PC2 12,2%\sim 12{,}2\%: com só duas bandas, quase toda a variância colapsa num eixo de contraste UV↔vermelho (estrutura tecido / pigmento), e PC2 captura residual fino (umidade local, sombra, textura).

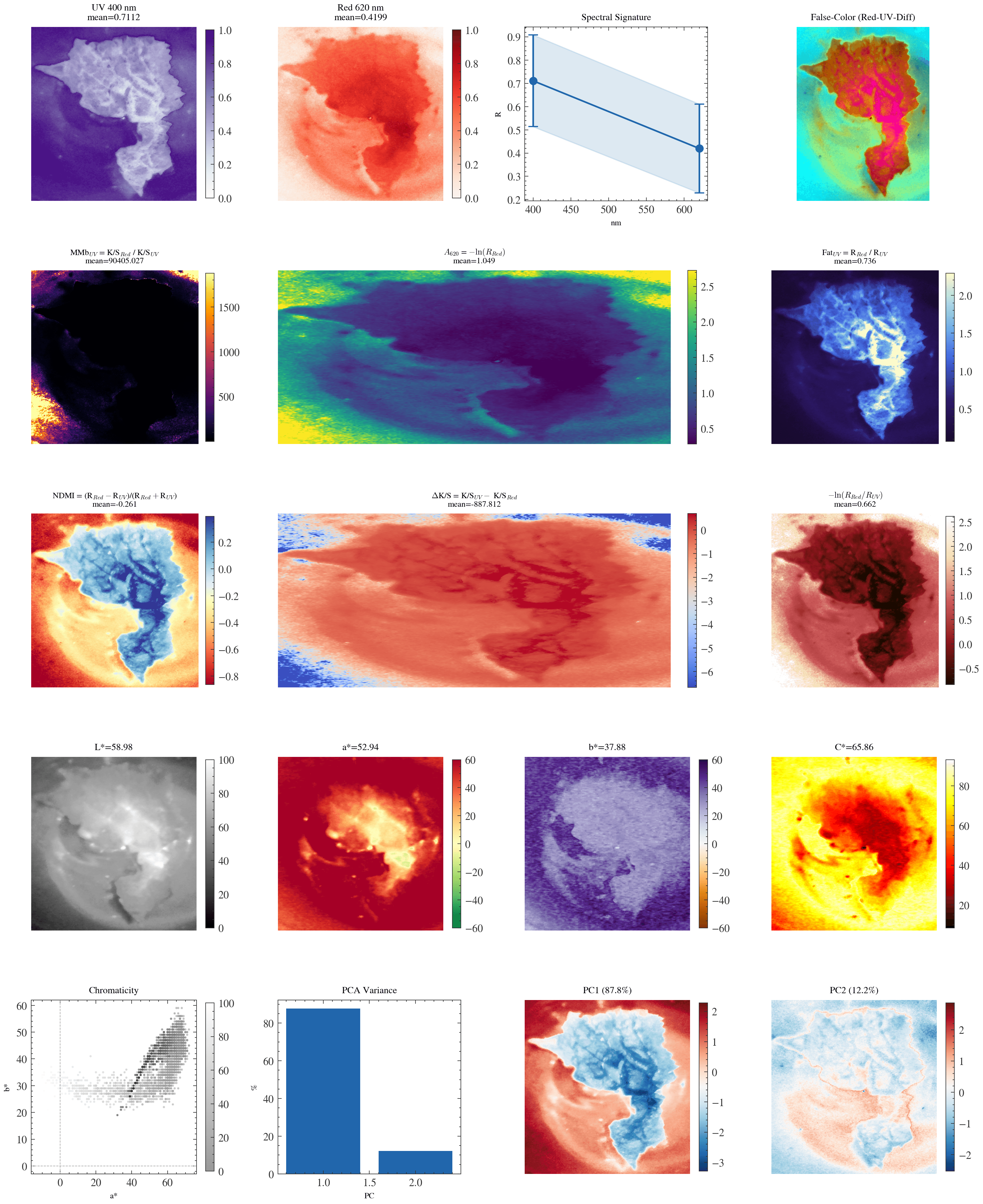

Painel-resumo da carne: bandas UV/Red, índices KM/Fat/ND, L*a*b* e PCA (PC1 ≈ 88%).
Painel-resumo da carne: bandas UV/Red, índices KM/Fat/ND, L*a*b* e PCA (PC1 ≈ 88%).

O painel dedicado de índices de qualidade isola as fórmulas com valores médios por mapa — artefato de comunicação científica paralelo aos mapas de solo. Em conjunto: o dual UV–vermelho já produz descritores espacializados de contraste pigmento/gordura; não substitui as cinco bandas Atomos nem a partição Krzywicki, mas valida o MSI-sensor como bancada de método antes da integração robótica.

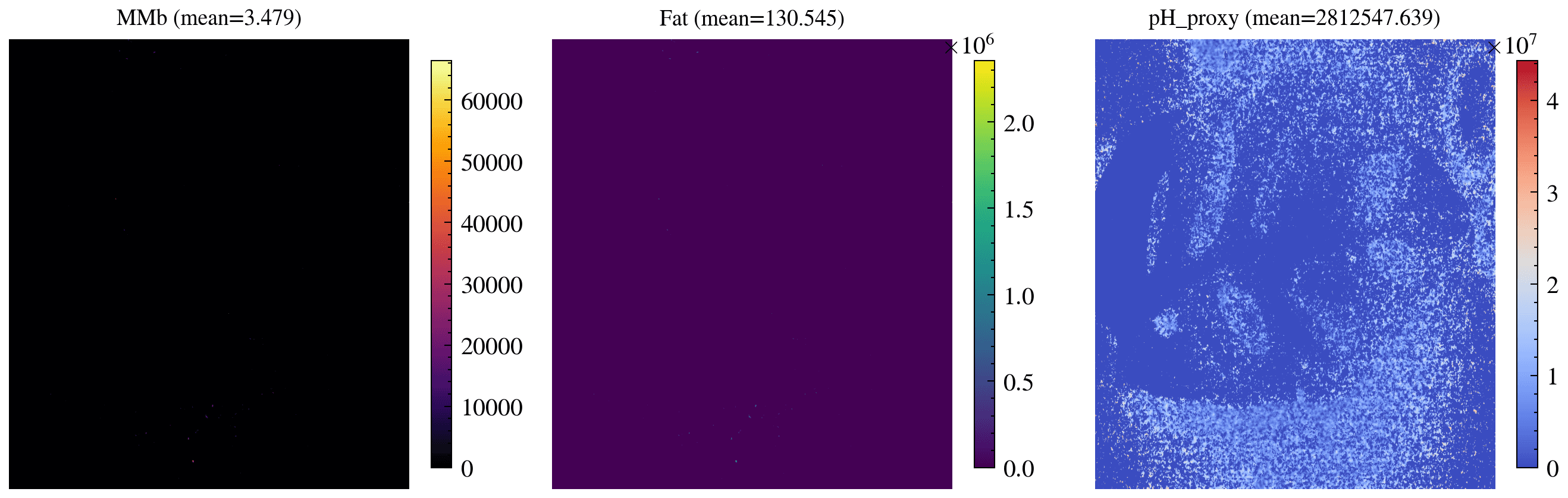

Índices de qualidade de carne (UV+Red) com fórmulas e médias.
Índices de qualidade de carne (UV+Red) com fórmulas e médias.


7. Enquadramento em sensoriamento remoto e ecossistema

Embora seja proximal de bancada, o MSI-sensor replica o paradigma de RS multiespectral discreto:

Conceito RSInstanciação MSI-sensor
Bandas estreitasLEDs 400–620 nm (+ IR v2)
Índices de vegetação/soloBI, CI, NDVI_rg, NDI, NDFI
Flat-field / darkDark frame; painel no design JCDE
PCA / texturasklearn PCA; GLCM Haralick
Fluorescência UVPipeline microbiano; caveat Ce³⁺ (PIXL)

Posição no ecossistema carcass_quality (e na série deste blog):

ProjetoPapel
DIY 660+850Precursor histórico (só simulação; 2 bandas)
MSI-sensorR&D open-source; métodos espectrais; firmware BLE
AtomosProduto: SCARA + 5 bandas + análise em tempo real
ApexSegmentação de gordura / pareamento de carcaça
msi-illuminationForward model radiométrico do cabeçote LED
AspectoMSI-sensorAtomos
UV400nm400\,\mathrm{nm}365nm365\,\mathrm{nm}
Vermelho620nm620\,\mathrm{nm}660nm660\,\mathrm{nm}
NIRIR GPIO4 (v2)850nm850\,\mathrm{nm}
RobóticaManualSCARA + waypoint por pixel
Carne2 bandas, KM/MMb5 bandas, Krzywicki, freshness_class
Solo13 índices + PCAPLSR/OSSL no backend

8. Parâmetros do protocolo

ParâmetroValor
Bandas implementadas400/450/530/620nm400 / 450 / 530 / 620\,\mathrm{nm} (+ IR v2)
Design JCDE365,405,450,525,630,660,850,940nm365,405,450,525,630,660,850,940\,\mathrm{nm}
PWM1 kHz, 10 bit; duty 0–100% via BLE
Câmera1920×10801920\times 1080 USB CMOS
Delay LED–frame500ms\geq 500\,\mathrm{ms} (padrão)
Calibração atual(DNDNd)/max()(DN-DN_d)/\max(\cdot); Rpanel=1R_{\mathrm{panel}}=1
K/SK/S(1R)2/(2R)(1-R)^{2}/(2R); clip [0,100][0,100]
ExportPNG/PDF 300 DPI + CSV + JSON
StackPython 3,12\geq 3{,}12, PySide6, OpenCV, sklearn, bleak
LicençaMIT

9. Limitações e validade

  1. Calibração relativa. Sem Spectralon/BaSO₄ sistemático, RR não é absoluto entre sessões.
  2. Design ≠ hardware. JCDE descreve 8 bandas e PLSR; o repo opera em 4 bandas; SOC não validado empiricamente.
  3. Câmera Bayer. O cubo deriva de grayscale/frações RGB — não de monocromador.
  4. Índices instáveis em sombra. RI, IOI, Porph_Index explodem quando Ruv0R_{\mathrm{uv}}\to 0.
  5. UV 400 vs 365 nm. Excitação húmica subótima em relação ao pico ~360 nm.
  6. Fluorescência misturada. Sem filtro de emissão dedicado; sinal UV mistura reflectância e fluorescência.
  7. Caveat Ce³⁺/REE. Interpretação biológica de UV exige contexto mineralógico (Q4).
  8. Amostragem. Sessões documentadas são n=1n=1 por tipo; sem Walkley–Black, cultura microbiana ou TVB-N pareados.

10. Direções de pesquisa

  • Flat-field com painel R0,99R\approx 0{,}99; caracterizar perfil angular do LED (lição PIXL 0,4%).
  • Completar 8 bandas JCDE; integrar IR 850 nm alinhado ao Atomos; filtro IR-cut retrátil.
  • Validação em solos do Piauí (n50n\geq 50): SOC, textura pipeta, Fe DCB; PLSR/RF com RPD 2\geq 2.
  • Resampling BSSL Vis-NIR para bandas discretas do sensor.
  • Separação óptica de fluorescência (filtros de emissão) e teste Ce³⁺ em solos fosfatados.
  • Export CSV multibanda compatível com Atomos ↔ segmentação de carcaça; fusão espectral–morfológica para IN 9/2004.
  • Laço multiangular (visual servoing SCARA) sobre as mesmas bandas.

11. Conclusão

No âmbito do sensoriamento remoto proximal e da espectroscopia de imagem, o MSI-sensor formaliza a tese de que poucas bandas LED, fisicamente motivadas e adquiridas sequencialmente, bastam para extrair assinaturas de óxidos de ferro, matéria orgânica, autofluorescência microbiana e contraste mioglobina/gordura — com custo orders of magnitude inferior à espectroscopia contínua. Os ensaios de solo (índices + PCA), microbiota (44 colônias) e carne (UV–vermelho) respondem exploratoriamente a Q1–Q3; a revisão PIXL condiciona Q4: fluorescência UV exige cautela mineralógica. O instrumento não substitui o espectrorradiômetro nem o Atomos de produção — fornece o núcleo metodológico open-source sobre o qual o roadmap de 8 bandas, PLSR e fusão com tipificação de carcaças pode ser testado. A validade quantitativa depende, daqui em diante, de radiometria absoluta, pareamento químico multi-amostra e alinhamento banda-a-banda com o hardware Atomos.


Referências

  • Kubelka, P., & Munk, F. (1931). Ein Beitrag zur Optik der Farbanstriche. Zeitschrift für technische Physik, 12, 593–601.
  • Smith, G. M., & Milton, E. J. (1999). The use of the empirical line method to calibrate remotely sensed data to reflectance. International Journal of Remote Sensing, 20(13), 2653–2662.
  • Escadafal, R. (1989). Remote sensing of arid soil surface color with Landsat thematic mapper. Advances in Space Research, 9(1), 159–163.
  • Mathieu, R., Pouget, M., Cervelle, B., & Escadafal, R. (1998). Relationships between satellite-based radiometric indices simulated using laboratory reflectance data and typical soil color of an arid environment. Remote Sensing of Environment, 66(1), 17–28.
  • Barrón, V., & Torrent, J. (1986). Use of the Kubelka–Munk theory to study the influence of iron oxides on soil colour. Journal of Soil Science, 37(4), 499–510.
  • Viscarra Rossel, R. A., Walvoort, D. J. J., McBratney, A. B., Janik, L. J., & Skjemstad, J. O. (2006). Visible, near infrared, mid infrared or combined diffuse reflectance spectroscopy for simultaneous assessment of various soil properties. Geoderma, 131(1–2), 59–75.
  • Chance, B., et al. (1979). Oxidation-reduction ratio studies of mitochondria in freeze-trapped samples. Journal of Biological Chemistry.
  • Allwood, A. C., et al. PIXL instrument documentation / Mars 2020 — UV reflectance LEDs and calibration (revisão em pixl_uv_review.tex).
  • Melo, L. S., et al. (2026). Low-Cost LED-Based Multispectral Sensor for Soil Property Estimation Using UV-Vis-NIR Discrete Bands. Manuscrito JCDE / MSI-sensor.
  • MSI-sensor. Repositório open-source (MIT). https://github.com/rexionmars/MSI-sensor

Related reading

  1. Protótipo multiespectral DIY (660+850 nm) — precursor histórico
  2. Atomos MSI — plataforma robótica multiespectral
  3. Simulação radiométrica de iluminação MSI (forward model)

Na série Tipificação e qualidade de carcaça

Pareamento verificável e análise por imagem de carcaças ovinas — Apex

Protocolo de aquisição e análise integrado à pesquisa de tipificação de carcaças ovinas por fotografia. Schema SQLite com vínculo imagem–animal–grau no ato da coleta, segmentação de gordura (ColorNaming + CNN, IoU ~0,92), convexidade integral-invariante do perfil e graus experimentais com status explícito na UI.

Série A · 1Computer Vision11 min

Segmentação de tecido com frontend ColorNaming congelado e decoder de 62 mil parâmetros

Arquitetura de dois estágios que combina um extrator ColorNaming sem treino com um decoder convolucional leve, avaliada na segmentação de gordura, músculo e fundo em carcaças ovinas.

Série A · 2Computer Vision5 min

Uma medida de convexidade invariante e sem treino para conformação de carcaças

Convexidade do perfil de carcaças ovinas calculada por um invariante integral de área, invariante a rotação, translação, escala e iluminação, sem qualquer etapa de treinamento.

Série A · 3Computer Vision6 min

Homologia persistente da cobertura de gordura como descritor de acabamento

Descritores topológicos invariantes a iluminação e pose, aplicados à máscara de gordura de carcaças ovinas, comparados com a transformada de scattering na classificação do grau de acabamento.

Série A · 4Computer Vision6 min

Protótipo multiespectral DIY para inspeção de carcaças bovinas e ovinas (660 nm + 850 nm)

Projeto de um sistema de refletância difusa de baixo custo com câmera Logitech C270 modificada, iluminação sequencial em 660 nm e 850 nm, normalização radiométrica e índices espectrais para segmentar músculo e gordura subcutânea em carcaças.

Working paperSérie A · 5Spectroscopy8 min

Simulação radiométrica de iluminação multiespectral LED para carcaça ovina

Modelo forward Lambertiano de um array de cinco bandas (UV–NIR) a 1 m e superfície procedural de Longissimus dorsi com mistura de mioglobina estilo Krzywicki. Uniformidade de irradiância na ROI ≥87%; gordura subcutânea espectralmente separável; músculo, perimísio e IMF quase sobrepostos no domínio espectral puro.

Série A · 6Spectroscopy15 min

Atomos MSI — plataforma robótica multiespectral para qualidade de carne e classificação de carcaças

Sistema de 5 bandas (365–850 nm) em SCARA 3-DOF com pilha Electron/FastAPI/BLE. Aquisição sequencial LED–CMOS, aproximação de Krzywicki por razões de absorbância, índices OxI/TVB-N/IFU e ensaio laboratorial em frango (classe Degradado; OxiMb 14,7%, MetMb 53,4%). Posicionado como instrumento de método e protótipo industrial sob MAPA IN 9/2004.

Working paperSérie A · 8Spectroscopy12 min

Controle visual eye-in-hand de SCARA 3-DOF por erro de pixel discreto

Modelagem cinemática e lei de controle para waypoints definidos por clique na imagem. Correção proporcional única por waypoint (não IBVS contínuo), Jacobiana de imagem reduzida pan/tilt, convergência para , singularidades e sincronização servo–imagem no Atomos MSI.

Série A · 9Robotics9 min
