Pareamento verificável e análise por imagem de carcaças ovinas — Apex

O Apex (marca interna CARCASS) é um instrumento de desktop que torna o pareamento imagem ↔ animal ↔ grau verificável por construção: schema SQLite com vínculo no ato da coleta, segmentação de gordura (ColorNaming + CNN, IoU $\sim 0{,}92$), convexidade integral-invariante do perfil e graus experimentais com status explícito na UI. A motivação veio de um corpus preliminar ($n=22$) em que mais de trinta abordagens, em quatorze frentes, falharam em predizer o grau de forma interpretável — não por insuficiência dos métodos, mas por falha de integridade do pareamento.

Neste post documentamos o protocolo de aquisição, o schema de dados e as medidas objetivas que o Apex deriva sobre o dataset assim formado. O problema que permanece aberto — e para o qual o software existe — é validar, com amostra estratificada e concordância interavaliador, se esses descritores predizem a tipificação normativa (acabamento e conformação). Fotografias de carcaças e pesos de modelos permanecem sob restrição de uso de pesquisa.

---

1. Problema e motivação científica

A tipificação de carcaças ovinas no Brasil segue critérios de acabamento (cobertura de gordura) e conformação (desenvolvimento muscular do perfil), alinhados a normas do tipo EUROP/MAPA. Em laboratório e na linha de abate, o grau é atribuído por avaliadores humanos; a fotografia digital abre a hipótese de medidas objetivas de superfície — e, a médio prazo, de apoio à tipificação — sob condições de iluminação e pose parcialmente controláveis.

Um esforço anterior de coleta não falhou pelos métodos de aprendizado de máquina. Falhou porque a associação imagem–animal–grau não foi registrada durante a coleta: foi reconstruída depois por ordem de arquivo, com etiquetas físicas duplicadas ou ilegíveis e planilha de laboratório sem coluna de nome de imagem. Apenas 4 de 15 etiquetas coincidiam com os registros do laboratório. No corpus resultante, nenhuma imagem podia ser confirmada como pertencente ao animal ao qual era atribuída — o que invalida qualquer correlação descritor ↔ grau e impede testar hipóteses sobre o conteúdo da imagem.

Do ponto de vista de engenharia de dados e de visão computacional, formulamos três questões alinhadas à agenda de tipificação:

1. Q1 — Como garantir, por schema e por fluxo de captura, que o vínculo imagem ↔ carcaça ↔ grau seja auditável no ato, de modo que a reconstrução por nome de arquivo seja estruturalmente impossível?
2. Q2 — Em que medida a cobertura de gordura de superfície, sob remoção de fundo alinhada às condições de treino, é estável o bastante (IoU, fração sobre a silhueta) para servir de descritor validado independentemente do grau?
3. Q3 — A convexidade integral-invariante do perfil (perna / lombo / paleta) reproduz a anatomia normativa a olho; o grau derivado dela — e o grau de acabamento por CNN — é recuperável de forma confiável a partir de uma única imagem 2D no tamanho de amostra atual?

O Apex trata o software como instrumento de aquisição e análise exploratória, não como oráculo de tipificação. Graus de acabamento e de conformação são rotulados como experimental / não validado em toda a interface; a segmentação de gordura e o pareamento, como validados ou garantidos por construção.

---

2. Fundamentos e trabalho relacionado

2.1 Pareamento como invariante de schema

Seja $\mathcal{C}$ o conjunto de carcaças de um lote e $\mathcal{I}$ o conjunto de imagens. O requisito de integridade exige uma função total registrada no ato

$$\pi \colon \mathcal{I} \to \mathcal{C},$$

persistida como chave estrangeira carcass_id NOT NULL, e não inferida a posteriori a partir de $\mathrm{filename}(I)$. A unicidade UNIQUE(batch_id, physical_tag) impede duplicatas de etiqueta no mesmo lote; o sha256 da imagem impede duplicatas de arquivo. A exportação do dataset inclui apenas carcaças com pareamento verificado (manifest.csv + integrity_report.txt).

2.2 ColorNaming e segmentação de gordura

A segmentação de gordura emprega o frontend de ColorNaming de Van de Weijer et al.: RGB $\mapsto$ 11 mapas de probabilidade de cor via LUT (joost_color_naming.mat), seguido de um decoder convolucional (fat_binary.pth). O modelo foi treinado com carcaças compostas sobre fundo preto; sem remoção de fundo (rembg / U²-Net), ladrilhos claros e jaleco do operador são contados como gordura. A fração reportada é relativa à superfície da carcaça, não à foto inteira. IoU de validação: $\sim 0{,}92$.

2.3 Convexidade integral-invariante

A norma de avaliação define conformação pela convexidade do perfil: musculatura plena empurra o contorno para fora; musculatura pobre o afunda. Seguimos Manay et al. (2004) e Pottmann et al. (2009). Em cada ponto $p$ do contorno, com raio $r$,

$$c(p,r) = \frac{1}{2} - \frac{A(p,r)}{\pi r^{2}},$$

onde $A(p,r)$ é a área do disco centrado em $p$ que cai dentro da silhueta. Interpretação: $c>0$ convexo (musculoso), $c=0$ reto, $c<0$ côncavo. A medida é analítica (sem treino), invariante a rotação, translação, escala e iluminação, e agregada por região anatômica (perna, lombo, paleta) sob pose pendurada.

2.4 Concordância inter-avaliador

Graus humanos são coletados em sessões cegas (2–3 avaliadores). A concordância por eixo (conformação, acabamento) é medida pelo $\kappa$ de Fleiss; o consenso alimenta a validação futura dos descritores de superfície contra a tipificação normativa (requisito R2 do plano de aquisição).

2.5 Papers-método desta linha

O Apex é o hub de pareamento da série RGB: schema e UI que tornam verificáveis os descritores desenvolvidos nos papers-método abaixo. Cada um detalha o método; aqui eles entram como medidas objetivas sobre o dataset pareado.

---

3. Protocolo experimental / instrumento

3.1 Arquitetura do Apex

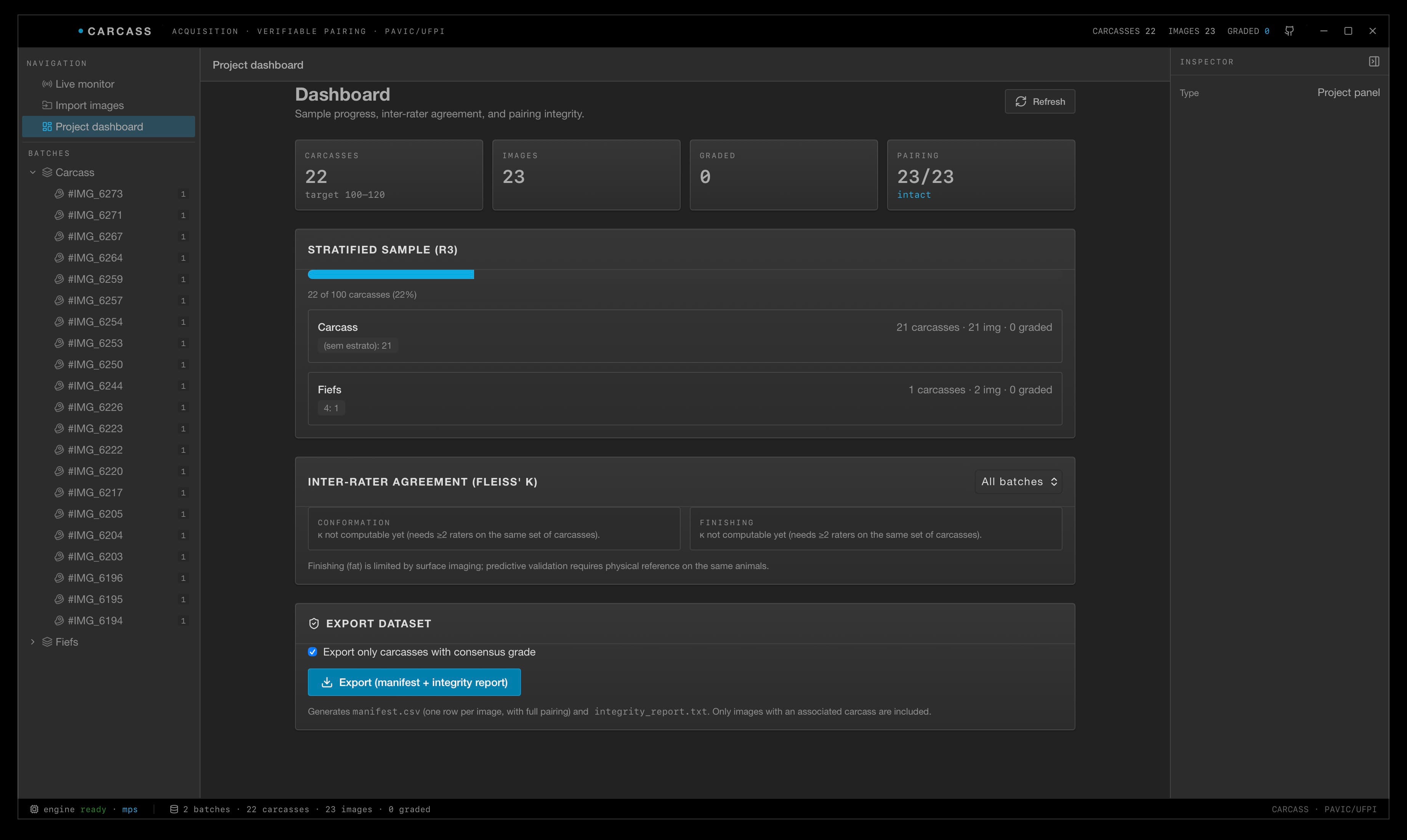

Três princípios de projeto: (1) o banco é a fonte da verdade do pareamento; (2) fontes de captura são intercambiáveis (webcam via getUserMedia, Kinect via sidecar); (3) medições declaram status — verde = validado, âmbar = experimental.

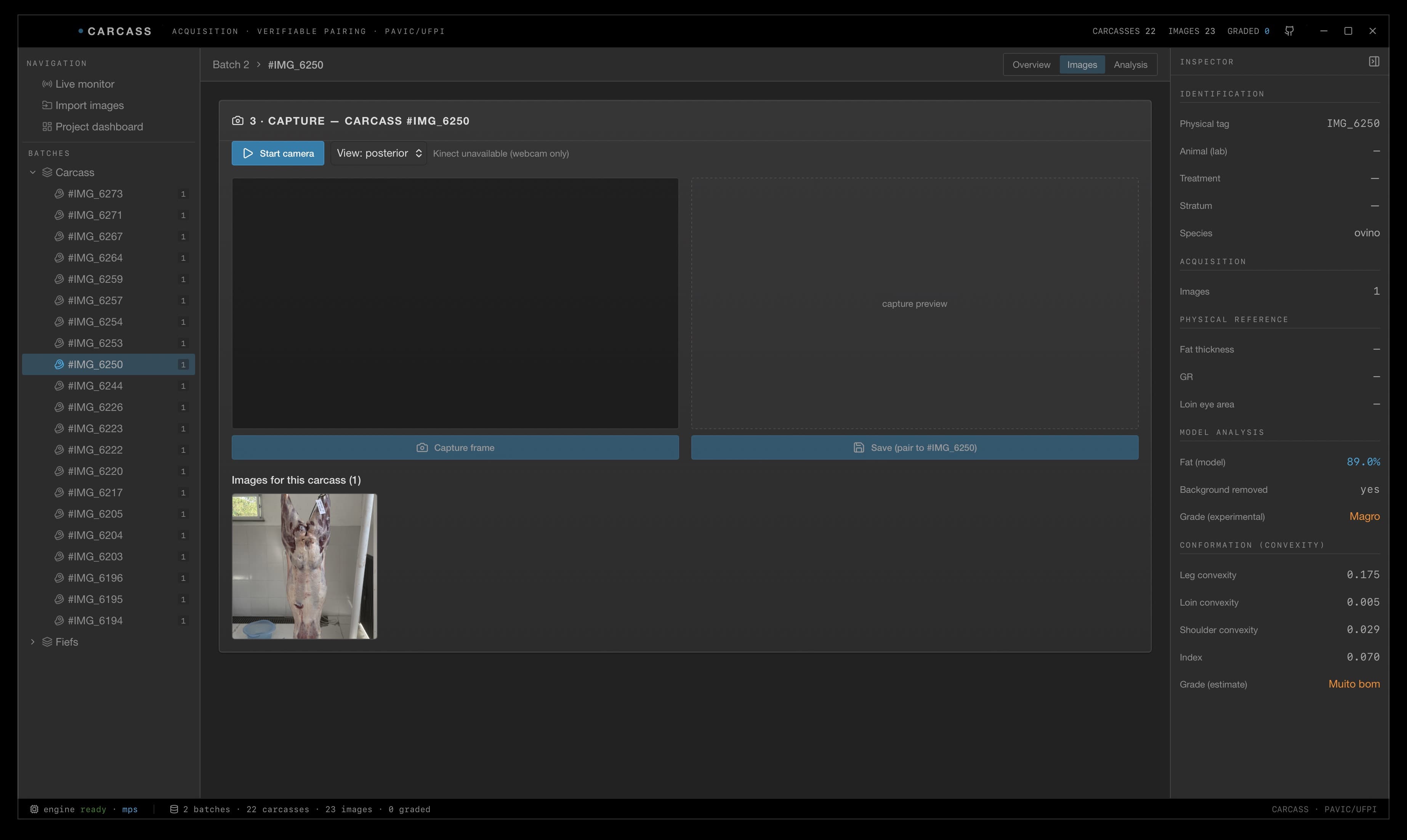

3.2 Fluxo de coleta

3.3 Pipeline de análise por lote

Para cada imagem ainda não analisada:

1. Remoção de fundo — carcaça composta sobre preto (condição de treino).
2. Segmentação de gordura — ColorNaming + CNN; fração sobre a silhueta.
3. Conformação — $c(p,r)$ na silhueta limpa; índices por região + mapa azul/vermelho.
4. Grau experimental (opcional) — direct_class / eg_regression, marcado em âmbar.

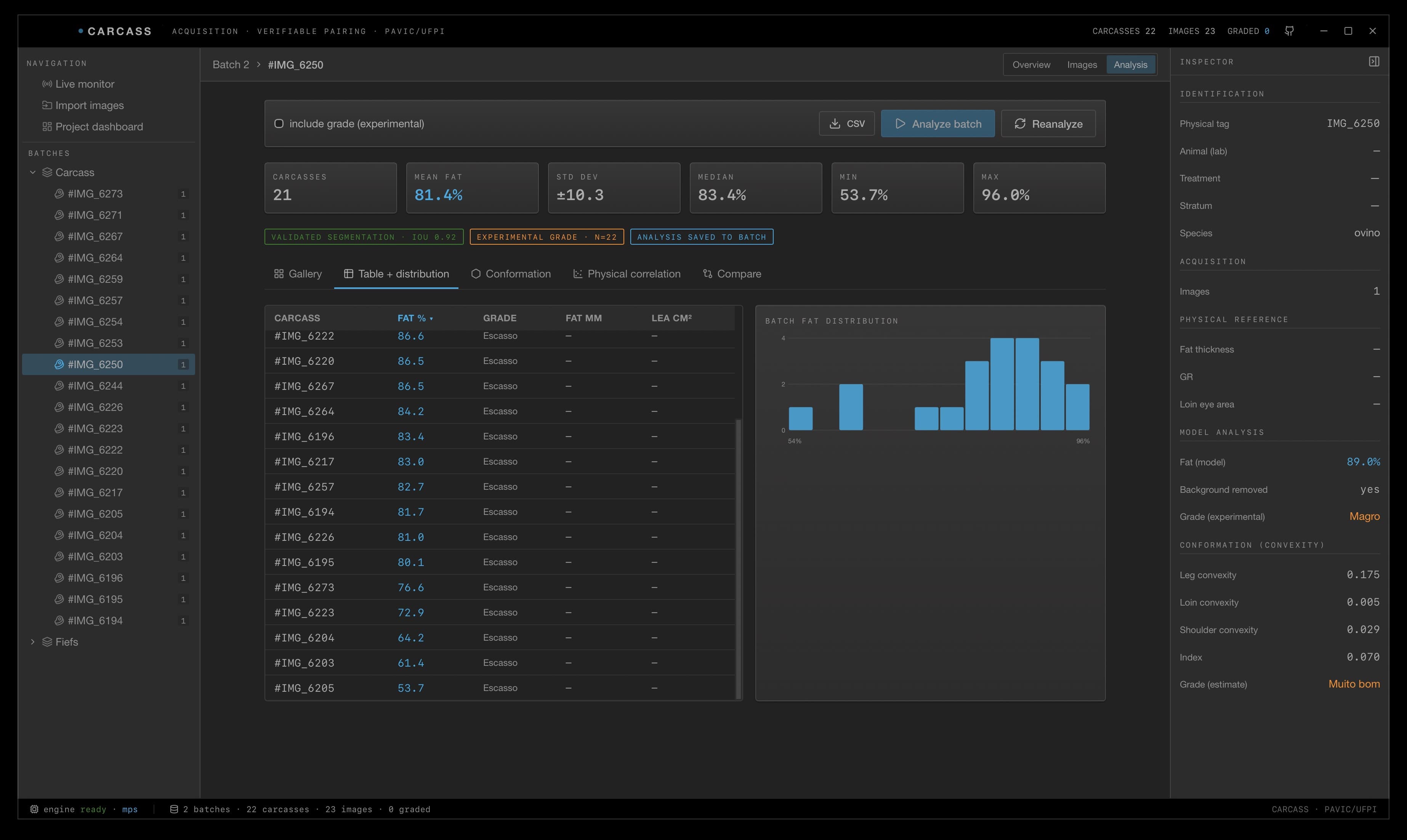

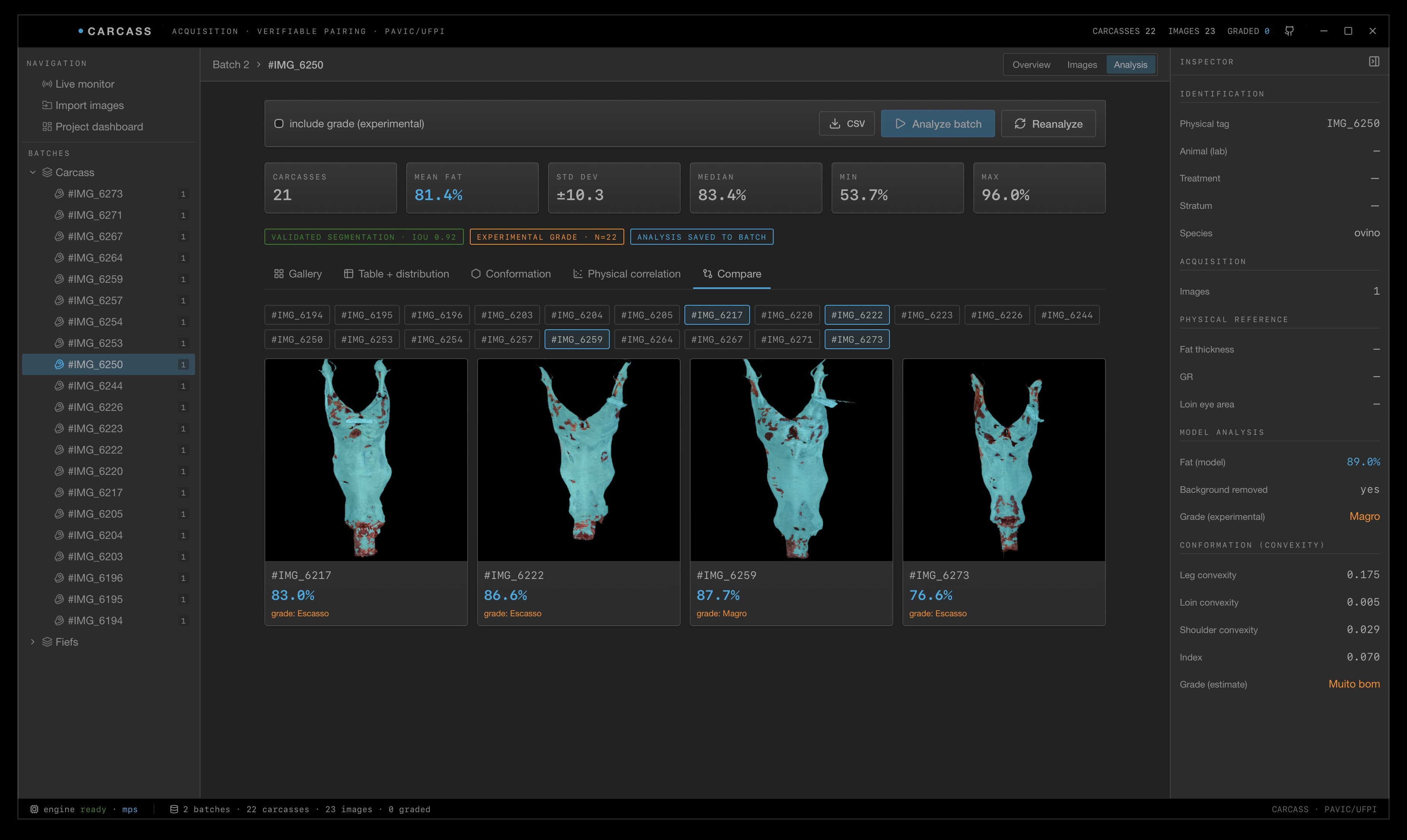

A UI oferece Gallery (varredura visual), Table + distribution (histograma), Compare (até quatro carcaças lado a lado) e Physical correlation (Pearson entre % de gordura e referência física).

3.4 Conformação e monitor ao vivo

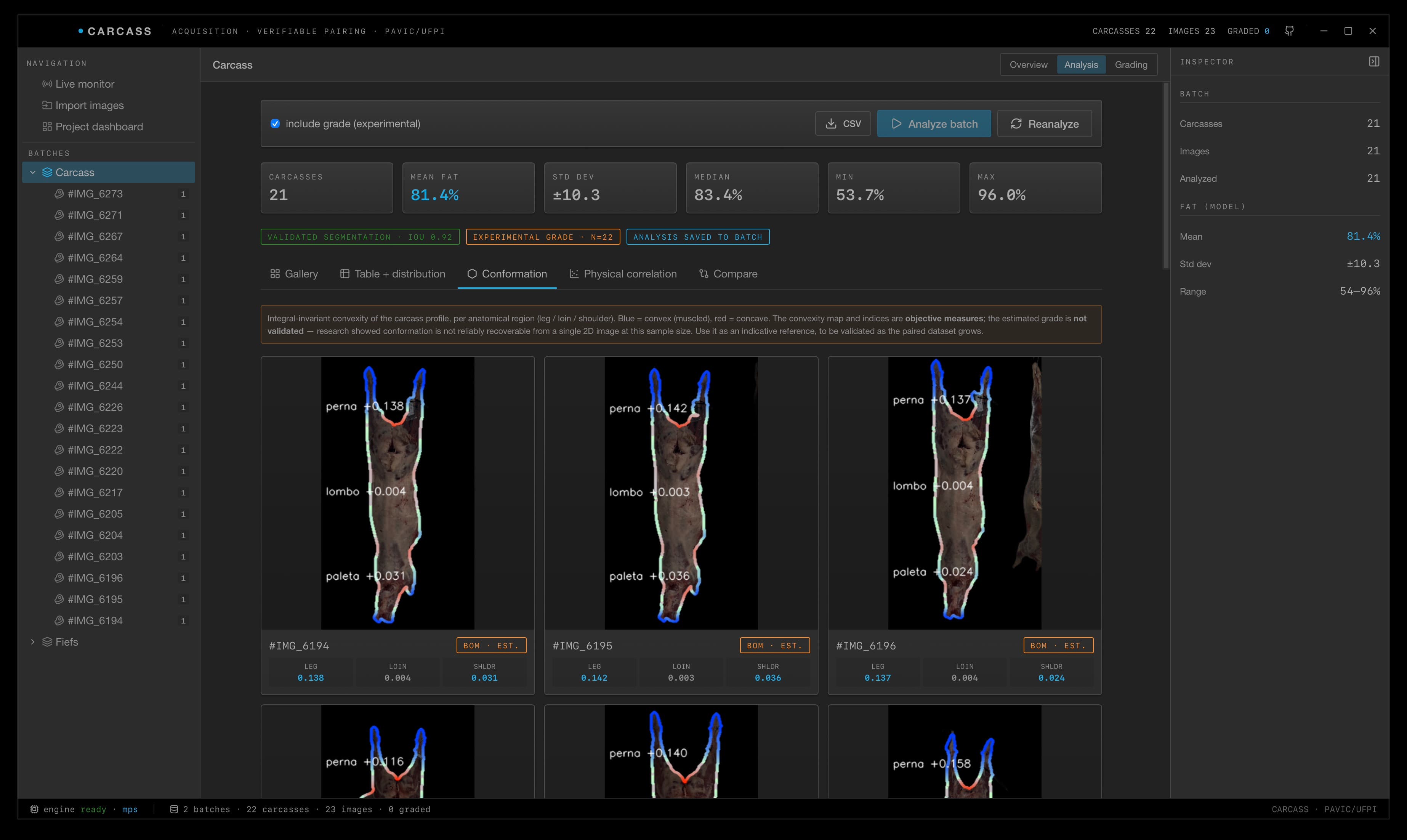

O mapa de convexidade colora o contorno: azul onde convexo, vermelho onde côncavo. A correspondência anatômica (pernas convexas, recorte medial côncavo) é verificável sem rótulos. O grau estimado derivado dos índices permanece experimental.

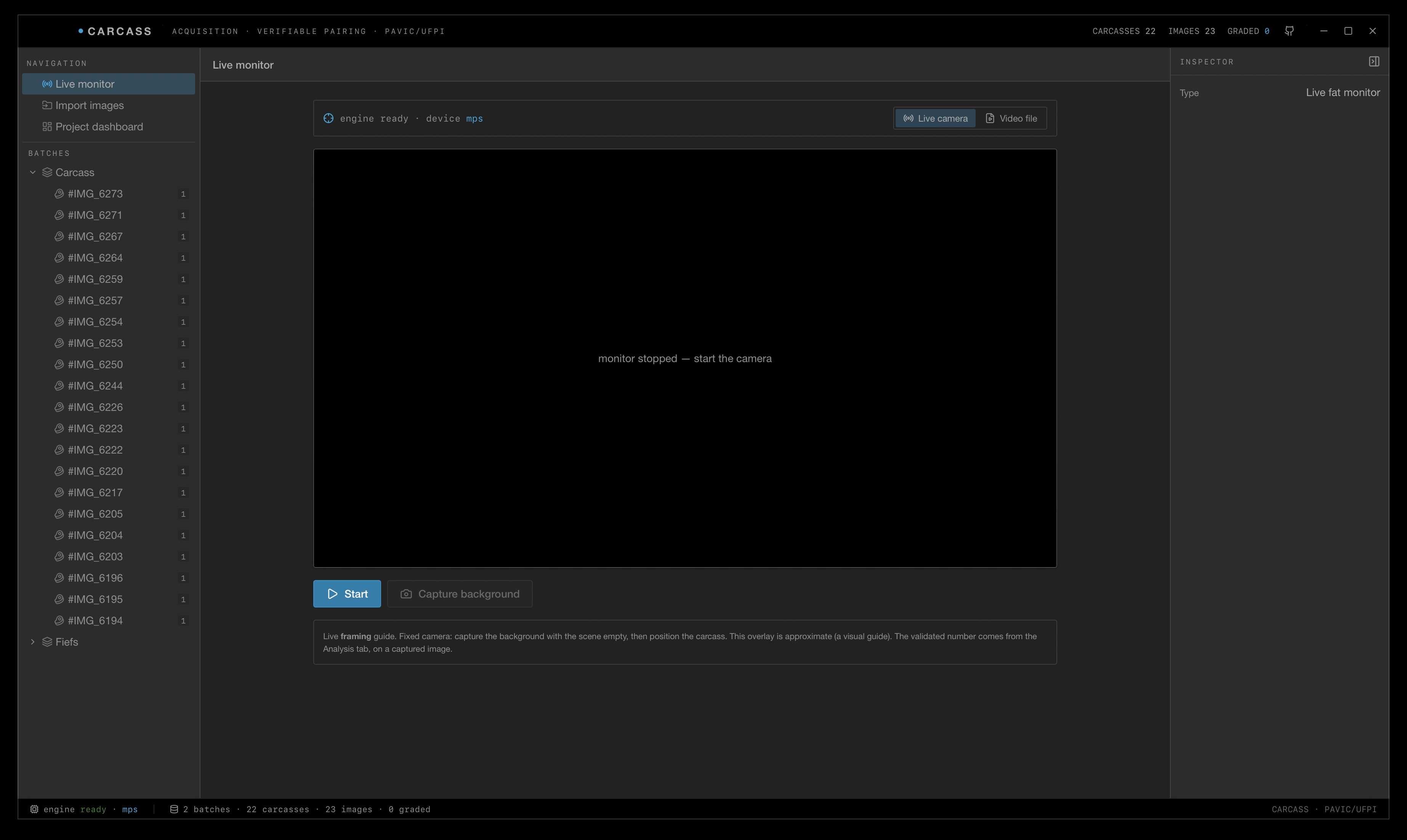

O Live monitor captura o fundo uma vez, aplica subtração clássica (sem rembg no loop) e o modelo de gordura a ~30 ms/frame, devolvendo overlay JPEG ao React — apoio ao enquadramento, não medição de lote.

---

4. Descritores e status científico

Resultado do oráculo. Calculando descritores de forma sobre a anotação manual perfeita (a melhor máscara que qualquer modelo poderia produzir), zero de 384 testes estatísticos sobreviveu à correção de múltiplas comparações com n = 22. Mesmo com segmentação perfeita, a conformação não é recuperável de forma confiável a partir de uma única imagem 2D neste tamanho de amostra. O gargalo é a modalidade de aquisição, não o modelo — o que motiva depth no schema (depth_path) e a coleta de amostra estratificada ~100–120 (R3).

---

5. Decomposição radiométrica e ColorNaming

Como frontend compartilhado por fat_binary, direct_class e eg_regression, os 11 mapas ColorNaming projetam RGB em categorias perceptuais (incluindo tons associados a gordura subcutânea e músculo exposto). Em condições de aquisição reais, assimetrias de iluminante e fundo não uniforme modulam esses mapas — daí a obrigatoriedade do recorte sobre preto antes da inferência de lote. Câmeras RGB de consumo não constituem espectrômetros calibrados; o ColorNaming é um descritor de aparência, não metrologia de tecido.

---

6. Parâmetros do protocolo

---

7. Limitações e validade

1. Integridade ≠ tipificação. O pareamento verificável habilita a validação; não a substitui. Graus CNN e grau derivado de $c$ permanecem experimentais.
2. Modalidade 2D. Acabamento é propriedade de profundidade; uma única imagem de superfície a captura apenas parcialmente. O schema já reserva depth_path (Kinect).
3. Oráculo negativo (n = 22). Zero de 384 testes sobreviveu a FDR sobre máscaras perfeitas — evidência de que o gargalo atual é a modalidade/amostra, não a arquitetura de rede.
4. Dependência de aquisição. Fundo, iluminação e vista padronizada melhoram toda medição subsequente; o software impõe vista e oferece captura de fundo, mas a montagem física é do operador.
5. Sidecar Python. O binário nativo empacota pesos; a análise ainda exige ambiente científico (torch, OpenCV, rembg). Operação offline, sem sync em nuvem — adequado a frigorífico/lab.

---

8. Direções de pesquisa

No horizonte da tipificação objetiva de carcaças ovinas por imagem, as extensões naturais são:

• Coleta da amostra estratificada ~100–120 com pareamento Apex, graus inter-avaliador e referência física (R1–R4), reabrindo o teste de correlação superfície ↔ grau que o corpus anterior tornou inviável.
• Condicionar descritores à máscara de gordura e à silhueta: comparar frações e $c(p,r)$ contra consenso humano e contra medidas de dissecção.
• Ativar depth (Kinect) para conformação 3D real em vez de silhueta inferida, testando se o oráculo negativo se dissolve com modalidade rica.
• Recalibrar ou substituir direct_class / eg_regression somente após o dataset pareado atingir tamanho e cobertura de estratos suficientes.
• Protocolos de captura fixos (fundo, distância, vista) como covariáveis explícitas em qualquer comparação entre campanhas.

---

9. Conclusão

No âmbito da pesquisa sobre avaliação de carcaças ovinas por fotografia, o Apex formaliza a lição do corpus preliminar: sem pareamento verificável, nenhum método de visão é interpretável. O instrumento garante o vínculo imagem–animal–grau no schema, deriva segmentação de gordura validada e convexidade objetiva do perfil, e recusa apresentar graus experimentais como fatos — marcando-os em âmbar até que a amostra pareada permita o ciclo de validação. Esse eixo não substitui o avaliador humano nem a norma de tipificação: fornece a infraestrutura de dados e os descritores de superfície sem os quais a hipótese “a imagem contém o grau” não pode ser testada. A validade científica da tipificação por imagem depende, daqui em diante, de coleta com invariante de pareamento, referência física na mesma ficha e avaliação estatística multi-avaliador sobre amostra estratificada.

---
